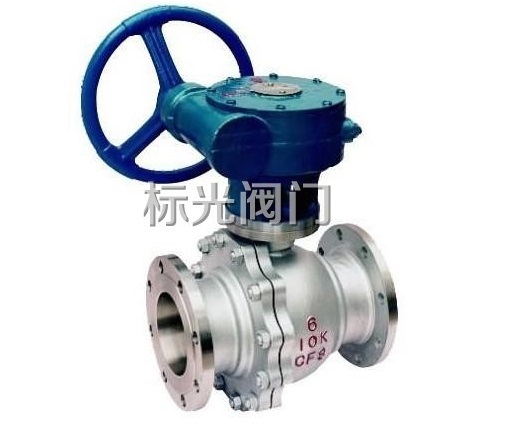

Q341F-10/16/25P不銹鋼渦輪球閥
| 產品名稱： | Q341F-10/16/25P不銹鋼渦輪球閥 |
| 產品型號： | Q341F-10/16/25P |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q341F-10/16/25P不銹鋼渦輪球閥簡介：
不銹鋼渦輪傳動法蘭球閥Q341F在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，是一種重要的閥類。法蘭球閥廣泛的應用在石油煉制、化工、造紙、制藥、食品、水力、電力、市政、鋼鐵等行業。
Q341F-10/16/25P不銹鋼渦輪球閥工作原理：
Q341F不銹鋼蝸輪球閥是在原有的球閥閥桿上接止齒輪箱，只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。一般順時針轉動為打開，逆時針轉動為關閉。
Q341F-10/16/25P不銹鋼渦輪球閥特點：
(1)流體阻力小、結構緊湊、設計合理、通道流暢。
(2)密封面采用不銹鋼和硬質合金，使用壽命長。也可使用耐溫耐腐塑料、密封性好，在真空系統中也已廣泛使用。
(3)渦輪球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
(4)緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
(5)在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
Q341F-10/16/25P不銹鋼渦輪球閥用途和適應范圍：
不銹鋼閥體、蝸輪箱等零件組成。其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
Q341F-10/16/25P不銹鋼渦輪球閥技術規范:
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSIB16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSIB16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSIB16.10 |
連接法蘭 | GB/T9113 | ANSIB16.5、B16.47 | |
對焊端 | GB/T12224 | ANSIB16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
Q341F-10/16/25P不銹鋼渦輪球閥結構圖：
Q341F-10/16/25P不銹鋼渦輪球閥主要性能參數：
試驗壓力（Mpa) | 公稱壓力（Mpa) | 壓力級（Class) | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
氣密試驗 | 0.5-0.7 | ||||||||||||
工作溫度 | PTEE≤150℃ PPLE≤300℃ 碳纖≤350℃ | ||||||||||||
適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | ||||||||||||
Q341F-10/16/25P不銹鋼渦輪球閥主要零件材質：
序號 | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 閥體 | WCB | A2116-WCB |
2 | 密封圈 | PTFE | PTFE |
3 | 球體 | 1C18Ni9Ti | SS304 |
4 | 螺母 | 35 | A194-2H |
5 | 螺柱 | 35CrMoA | A193-B7 |
6 | 石體 | WCB | A216-WCB |
7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
8 | 填料 | PTFE | PTFE |
9 | 填料壓蓋 | WCB | A2116-WCB |
10 | 定位片 | 25 | A105 |
11 | 擋圈 | 65Mn | AISI1066 |
12 | 手柄 | K33 | A47-667 |
13 | 閥桿 | 1Cr33 | A276-410 |
14 | 螺釘 | 35 | A193-B7 |
15 | 止推墊片 | PTFE | PTFE |
Q341F-10/16/25P不銹鋼渦輪球閥產品外形及結構尺寸：
DN | L | D | H | 重量/kg |
125 | 320 | 245 | 542 | 110 |
150 | 360 | 280 | 572 | 130 |
200 | 457 | 335 | 638 | 200 |
250 | 533 | 405 | 828 | 245 |
300 | 610 | 460 | 948 | 500 |
訂貨須知：
一、①Q341F-10/16/25P不銹鋼渦輪球閥產品名稱與型號②Q341F-10/16/25P不銹鋼渦輪球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q341F-10/16/25P不銹鋼渦輪球閥型號，請按Q341F-10/16/25P不銹鋼渦輪球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
