Q941F/Y-16-40C/P電動球閥
| 產品名稱： | Q941F/Y-16-40C/P電動球閥 |
| 產品型號： | Q941F/Y-16-40C/P |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q941F/Y-16-40C/P電動球閥概述：
Q941F/Y-16-40C/P電動球閥采用硬密封、閥座密封面材料為硬質合金，公稱壓力PN16~PN63，公稱尺寸DN15~DN200、適用溫度為-28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封(金屬密封)，此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941F/Y-16-40C/P電動球閥原理：
電動鑄鋼球閥旋轉90°即可實現閥門的全開、全關，適用于各種管路上，做啟閉用。與相同規格的閘閥和截止閥比較，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
Q941F/Y-16-40C/P電動球閥特點：
Q941Y型PN16~PN63浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由DCL系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

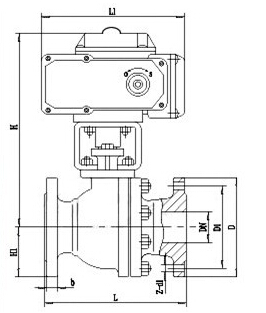

Q941F/Y-16-40C/P電動球閥結構圖：
Q941F/Y-16-40C/P電動球閥零件材料：
型號 | 材料 | |||
閥體 | 球體、閥桿 | 密封圈 | 填料、墊圈 | |
Q941Y-16C | WCB | 2Cr13 | 特種硬化材料 | 柔性石墨環、柔性石墨纏繞墊 |
Q941Y-25 | ||||
Q941Y-40 | ||||
Q941Y-63 | ||||
Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
Q941Y-25P | ||||
Q941Y-40P | ||||
Q941Y-63P | ||||
Q941Y-16R | CF8(304) | 0Cr18Ni9(304) | ||
Q941Y-25R | ||||
Q941Y-40R | ||||
Q941Y-63R | ||||
Q941F/Y-16-40C/P電動球閥性能參數：
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
Q941Y-25 | 25 | 2.5 | ||
Q941Y-40 | 40 | 4.0 | ||
Q941Y-63 | 63 | 6.3 | ||
Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蝕性介質 |
Q941Y-25P | 25 | 2.5 | ||
Q941Y-40P | 40 | 4.0 | ||
Q941Y-63P | 63 | 6.3 | ||
Q941Y-16R | 16 | 1.6 | ||
Q941Y-25R | 25 | 2.5 | ||
Q941Y-40R | 40 | 4.0 | ||
Q941Y-63R | 63 | 6.3 |
Q941F/Y-16-40C/P電動球閥外形尺寸：
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 14 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 14 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 16 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 16 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 16 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 18 | 4×ø18 |
80 | 250 | 195 | 160 | 135 | 20 | 8×ø18 |
100 | 280 | 215 | 180 | 155 | 20 | 8×ø18 |
125 | 320 | 245 | 210 | 185 | 22 | 8×ø18 |
150 | 360 | 280 | 240 | 210 | 24 | 8×ø23 |
200 | 400 | 335 | 295 | 265 | 26 | 12×ø23 |
訂貨須知：
一、①Q941F/Y-16-40C/P電動球閥產品名稱與型號②Q941F/Y-16-40C/P電動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q941F/Y-16-40C/P電動球閥型號，請按Q941F/Y-16-40C/P電動球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
