Q341F-10/16/25C鑄鋼渦輪球閥
| 產品名稱： | Q341F-10/16/25C鑄鋼渦輪球閥 |
| 產品型號： | Q341F-10/16/25C |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q341F-10/16/25C鑄鋼渦輪球閥概述：
Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
Q341F-10/16/25C鑄鋼渦輪球閥特點：
Q341蝸輪浮動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且Q341蝸輪浮動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

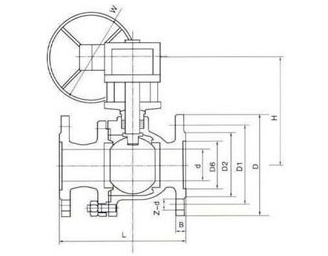

Q341F-10/16/25C鑄鋼渦輪球閥結構圖：
Q341F-10/16/25C鑄鋼渦輪球閥主要零件材料:
序號 | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 閥體 | WCB | A2116-WCB |
2 | 密封圈 | PTFE | PTFE |
3 | 球體 | 1C18Ni9Ti | SS304 |
4 | 螺母 | 35 | A194-2H |
5 | 螺柱 | 35CrMoA | A193-B7 |
6 | 石體 | WCB | A216-WCB |
7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
8 | 填料 | PTFE | PTFE |
9 | 填料壓蓋 | WCB | A2116-WCB |
10 | 定位片 | 25 | A105 |
11 | 擋圈 | 65Mn | AISI1066 |
12 | 手柄 | K33 | A47-667 |
13 | 閥桿 | 1Cr33 | A276-410 |
14 | 螺釘 | 35 | A193-B7 |
15 | 止推墊片 | PTFE | PTFE |
Q341F-10/16/25C鑄鋼渦輪球閥技術規范:
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSIB16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSIB16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSIB16.10 |
連接法蘭 | GB/T9113 | ANSIB16.5、B16.47 | |
對焊端 | GB/T12224 | ANSIB16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
Q341F-10/16/25C鑄鋼渦輪球閥主要外形尺寸:
公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
訂貨須知：
一、①Q341F-10/16/25C鑄鋼渦輪球閥產品名稱與型號②Q341F-10/16/25C鑄鋼渦輪球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q341F-10/16/25C鑄鋼渦輪球閥型號，請按Q341F-10/16/25C鑄鋼渦輪球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
