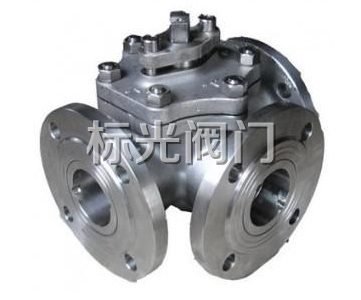

Q45F-16-40P不銹鋼三通T型法蘭球閥
| 產品名稱： | Q45F-16-40P不銹鋼三通T型法蘭球閥 |
| 產品型號： | Q45F-16-40P |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q45F-16-40P不銹鋼三通T型法蘭球閥概述：
Q45F的T型三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。根據流向的不同，有些可以選用兩閥座密封，而有些流向則必須選用四閥座結構。T型三通球閥造型美觀，結構緊湊合理，不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

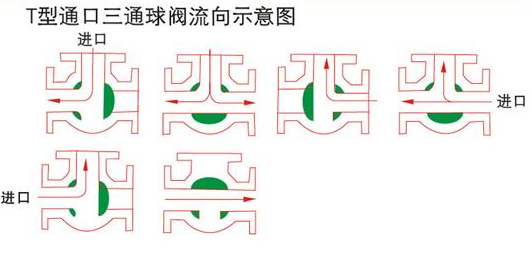

Q45F-16-40P不銹鋼三通T型法蘭球閥流向原理：
T型三通球閥適用于介質的分流、合流或流向切換，可以使三個通道互相連通或使其中兩個通道連通，流向圖中1和4兩種工況可選用兩閥座T型結構，2和3兩種工況必須選用四閥座T型結構，其余工況也可選用四閥座結構，在選購時必須注明。
Q45F-16-40P不銹鋼三通T型法蘭球閥特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

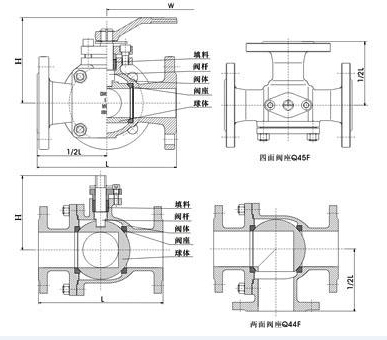

Q45F-16-40P不銹鋼三通T型法蘭球閥結構圖：
Q45F-16-40P不銹鋼三通T型法蘭球閥零件材料：
零件名稱 | 材質 | |
GB | ||
閥體、閥蓋 | 304 | |
密封圈 | PTFE、對位聚苯 | |
球體 | 1Cr18Ni9Ti | |
閥座、閥桿 | 304 | |
雙頭螺栓 | 35CrMoA | |
Q45F-16-40P不銹鋼三通T型法蘭球閥性能參數：
型號 | Q45F-16P | Q45F-25P | Q45F-40P | ||
工作壓力（℃） | 1.6 | 2.5 | 4.0 | ||
適用溫度（℃） | ≤150 | ||||
適用介質 | 水、蒸汽、油品等 | 弱腐蝕性介質 | |||
材料 | 閥體 | 碳素鋼鑄件 | 鉻鎳鈦不銹鋼鑄件 | ||
球體、閥桿 | 2Cr13 | 鉻鎳鈦不銹鋼 | |||
密封圈 | 增強聚四氟乙烯 | ||||
填料 | 聚四氟乙烯 | ||||
Q45F-16-40P不銹鋼三通T型法蘭球閥外形尺寸：
型號 | 公稱通徑 | 尺寸 | |||||||||
DN(mm) | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |
Q45F-16P | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 | |
訂貨須知：
一、①Q45F-16-40P不銹鋼三通T型法蘭球閥產品名稱與型號②Q45F-16-40P不銹鋼三通T型法蘭球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q45F-16-40P不銹鋼三通T型法蘭球閥型號，請按Q45F-16-40P不銹鋼三通T型法蘭球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
