H44H-150LB美標鑄鋼止回閥
| 產品名稱： | H44H-150LB美標鑄鋼止回閥 |
| 產品型號： | H44H-150LB |
| 產品分類： | 鑄鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H44H-150LB美標鑄鋼止回閥概述：
H44H美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
H44H-150LB美標鑄鋼止回閥結構特點：
H44H美標止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。

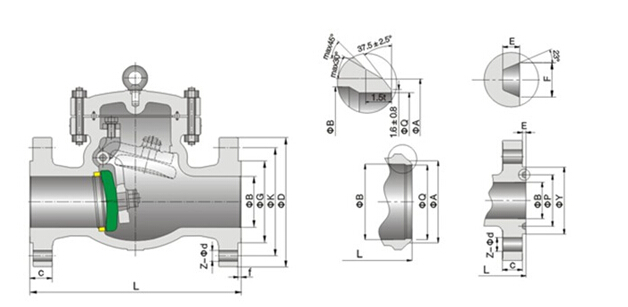

H44H-150LB美標鑄鋼止回閥結構圖：
H44H-150LB美標鑄鋼止回閥標準規范：
設計制造標準：API 6D
結構長度標準：ASME B 16.10
連接法蘭標準：ASME B 16.5
壓力溫度等級：ASME B 16.34
試驗檢驗標準：API 698
1、產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會(huì )標準API16D要求。
2、閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
3、搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
4、閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。標準（防火、防靜電）
H44H-150LB美標鑄鋼止回閥試驗壓力：
試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |||||
介質 | 水 | 氣 | |||||||
單位 | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | |
壓力等級 | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-1.7 | 60-100 |
（磅級） | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | ||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 | |||

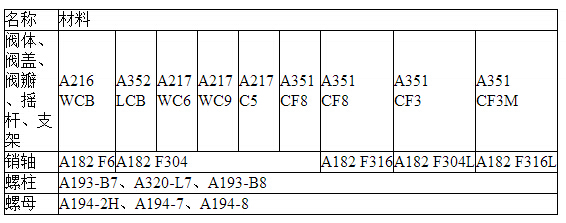

H44H-150LB美標鑄鋼止回閥主要零件材料：
H44H-150LB美標鑄鋼止回閥外形連接尺寸：
公稱壓力 | 規格 | 尺寸 | |||||||
inch | DN | L | D | D1 | D2 | b | Z-d | H | |
150Lb | 1 | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-15 | 90 |
1-1/2 | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-15 | 115 | |
2 | 50 | 203 | 152 | 120.7 | 92 | 16 | 4-19 | 150 | |
2-1/2 | 65 | 216 | 177.8 | 139.7 | 104.7 | 18 | 4-19 | 160 | |
3 | 80 | 241 | 190.5 | 152.4 | 127 | 19 | 4-19 | 180 | |
4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-19 | 220 | |
5 | 125 | 330 | 254 | 216 | 185.7 | 26 | 8-22 | 280 | |
6 | 150 | 356 | 279 | 241.3 | 216 | 26 | 8-22 | 340 | |
8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-22 | 400 | |
10 | 250 | 622 | 406 | 362 | 324 | 31 | 12-25 | 460 | |
12 | 300 | 698 | 483 | 432 | 381 | 32 | 12-25 | 530 | |
14 | 350 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 580 | |
16 | 400 | 864 | 597 | 540 | 470 | 37 | 16-29 | 600 | |
18 | 450 | 978 | 635 | 578 | 533.4 | 40 | 16-32 | 650 | |
20 | 500 | 978 | 698.5 | 635 | 584 | 43 | 20-32 | 700 | |
24 | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-35 | 780 | |
28 | 700 | 1448 | 927 | 863.6 | 800 | 72 | 28-35 | 850 | |
30 | 800 | 1524 | 984 | 914.4 | 857 | 75 | 28-35 | 920 | |
訂貨須知：
一、①H44H-150LB美標鑄鋼止回閥產品名稱與型號②H44H-150LB美標鑄鋼止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44H-150LB美標鑄鋼止回閥型號，請按H44H-150LB美標鑄鋼止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
