H42H-16/25C鑄鋼立式止回閥
| 產品名稱： | H42H-16/25C鑄鋼立式止回閥 |
| 產品型號： | H42H-16/25C |
| 產品分類： | 鑄鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H42H-16/25C鑄鋼立式止回閥概述：
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。H42H鑄鋼立式止回閥主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
H42H-16/25C鑄鋼立式止回閥工作原理：
H42H鑄鋼立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因為管道里進口端介質的壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會(huì )自動關閉）

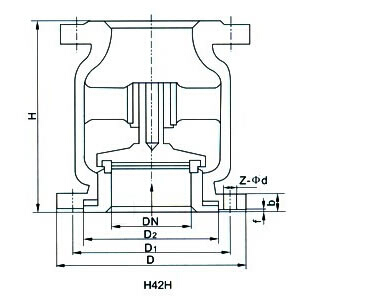

H42H-16/25C鑄鋼立式止回閥結構圖：
產品名稱 | H42H鑄鋼立式止回閥 |
產品型號 | H42H |
公稱通徑 | DN15-DN200 |
壓力范圍 | 1.6-4.0MPa |
閥體材質 | 鑄鋼、WCB、碳鋼 |
H42H-16/25C鑄鋼立式止回閥應用規范
設計與制造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
合金鋼 | Q/ZB66 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
H42H-16/25C鑄鋼立式止回閥性能和使用范圍：
1 適用介質：水、油品、蒸汽。
2 適合溫度：≤425℃。
3 閥門試驗壓力及閥門在各級溫度下的最大工作壓力。
型號 | 公稱 | 試驗壓力 | 工作溫度(℃) | |||
壓力 | 強度 | 密封 | 低壓密封 | |||
(水)Mpa | (水)空氣(Mpa) | (空氣)Mpa | ||||
H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
型號+（材質） | 公稱壓力PN（MPa） | 試驗壓力P3(MPa) | 適用溫度（℃） | 適用介質 | ||
殼體 | 密封 | |||||
H42H-16C（碳鋼） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
H42H-16P（304） | ≤200 | 弱腐蝕介質 | ||||
H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
H42H-25R（316） | 腐蝕性介質 | |||||
H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蝕性介質 | ||
H42H-40R（316） | 腐蝕性介質 | |||||
H42Y-40I（鉻鉬鋼） | ≤550 | 水、油品 | ||||
H42H-16C鑄鋼立式止回閥主要安裝尺寸及重量：
GB1.6MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 | 335 |
Wt | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 | 65 |
H42H-25C鑄鋼立式止回閥主要安裝尺寸及重量：
GB2.5MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 70 | |||||
H42H-16/25C鑄鋼立式止回閥使用說明：
1.本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
2.安裝前必將閥門清洗干凈，并清除運輸過程中所造成的缺陷。
3.安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
4.本閥門應存放在干燥通風的室內，長期存放，應經常檢查，防止銹蝕。
注意：使用中，螺桿壓蓋會(huì )出現濕漏，應將壓蓋螺絲擰緊。
訂貨須知：
一、①H42H-16/25C鑄鋼立式止回閥產品名稱與型號②H42H-16/25C鑄鋼立式止回閥鑄鋼立式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H42H-16/25C鑄鋼立式止回閥型號，請按H42H-16/25C鑄鋼立式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
