H44H-16/25C鑄鋼旋啟式止回閥
| 產品名稱： | H44H-16/25C鑄鋼旋啟式止回閥 |
| 產品型號： | H44H-16/25C |
| 產品分類： | 鑄鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H44H-16/25C鑄鋼旋啟式止回閥概述：
H44H鑄鋼旋啟式止回閥也叫旋啟式法蘭止回閥，是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。
H44H-16/25C鑄鋼旋啟式止回閥結構與特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用
H44H-16/25C鑄鋼旋啟式止回閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保，選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

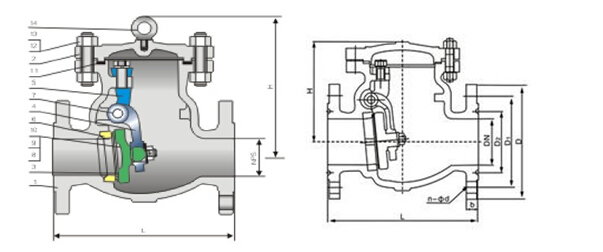

H44H-16/25C鑄鋼旋啟式止回閥結構圖：
H44H-16/25C鑄鋼旋啟式止回閥采用標準：
結構形式 | 螺柱閥蓋升降式止回閥 | |
設計依據 | GB | API |
設計標準 | GB/T 12235 | BS1868 |
結構長度 | GB/T 12221 | ASME B16.10 |
連接法蘭 | JB/T 79-94 | ASME B16.5 |
試驗和檢驗 | JB/T9092 | API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
H44H-16/25C鑄鋼旋啟式止回閥性能參數：
型號 | H44H-16C～250 | |
工作壓力（MPa） | 1.6～25 | |
適用溫度（℃） | ≤425 | |
適用介質 | 水、蒸汽、油品 | |
材料 | 閥體、閥蓋、閥瓣 | 碳素鋼 |
密封面 | 碳鋼堆焊鐵基合金 | |

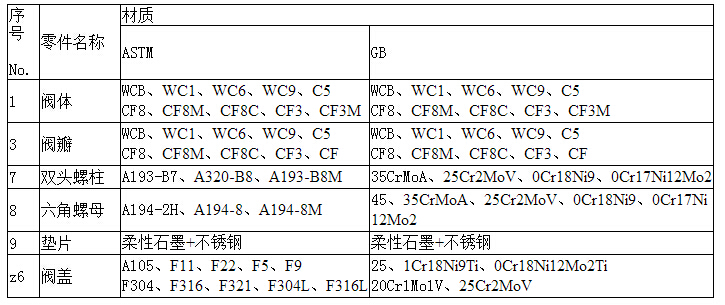

H44H-16/25C鑄鋼旋啟式止回閥主要零件材料：
H44H-16/25C鑄鋼旋啟式止回閥連接尺寸表：
型號 | 公稱壓力 | 公稱通徑 | 尺寸 | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44H-16C | 1.6 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 350 | 210 | |||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
型號 | 公稱壓力 | 公稱通徑 | 尺寸 | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44H-25C | 2.5 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | |||||
訂貨須知：
一、①H44H-16/25C鑄鋼旋啟式止回閥產品名稱與型號②H44H-16/25C鑄鋼旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44H-16/25C鑄鋼旋啟式止回閥型號，請按H44H-16/25C鑄鋼旋啟式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
