H44W-16/25P不銹鋼旋啟式止回閥
| 產品名稱： | H44W-16/25P不銹鋼旋啟式止回閥 |
| 產品型號： | H44W-16/25P |
| 產品分類： | 不銹鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H44W-16/25P不銹鋼旋啟式止回閥概述：
H44W不銹鋼旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。不銹鋼旋啟式止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。不銹鋼旋啟式止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
H44W-16/25P不銹鋼旋啟式止回閥適用范圍：
旋啟式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

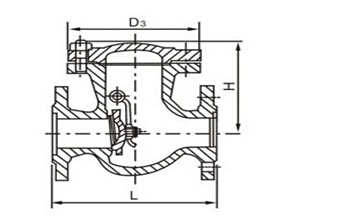

H44W-16/25P不銹鋼旋啟式止回閥結構圖：
H44W-16/25P不銹鋼旋啟式止回閥主要零件材料：
零件名稱 | 材料編號 | ||
閥 體 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 蓋 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 瓣 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
搖 桿 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
H44W-16/25P不銹鋼旋啟式止回閥性能參數：
試驗壓力 | 公稱壓力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
H44W-16/25P不銹鋼旋啟式止回閥標準：
設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 |
GB12236 | GB12221 | GB9131 | JB/T74-94 | JB/T9092-1999 |
H44W-16/25P不銹鋼旋啟式止回閥連接尺寸表：
型號 | 公稱壓力 | 公稱通徑 | 尺寸 | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44W-16P | 1.6 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
型號 | 公稱壓力 | 公稱通徑 | 尺寸 | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44W-25P | 2.5 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
訂貨須知：
一、①H44W-16/25P不銹鋼旋啟式止回閥產品名稱與型號②H44W-16/25P不銹鋼旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44W-16/25P不銹鋼旋啟式止回閥型號，請按H44W-16/25P型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
