H42W-16/25P不銹鋼立式止回閥
| 產品名稱： | H42W-16/25P不銹鋼立式止回閥 |
| 產品型號： | H42W-16/25P |
| 產品分類： | 不銹鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H42W-16/25P不銹鋼立式止回閥概述：
H42W立式止回閥的閥瓣是沿著閥體垂直中心線滑動，當進口端有壓力作用，便克服彈簧阻力使閥門開啟，當進口端的壓力低于出口端，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，起到止回的作用。如果立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。立式止回閥具有結構簡單，零部件少，重量輕等特點，廣泛使用于石油、化工、冶金、電力、城建等行業。
H42W-16/25P不銹鋼立式止回閥工作原理：
不銹鋼立式止回閥默認處于關閉狀態，工作過程是由管道中閥門進口端介質的壓力推動，克服彈簧彈力從而使不銹鋼立式止回閥打開；當進口端介質壓力低于出口端壓力時，彈簧將閥瓣推向閥座而使閥門關閉，避免了介質的回流，故起止回作用。立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

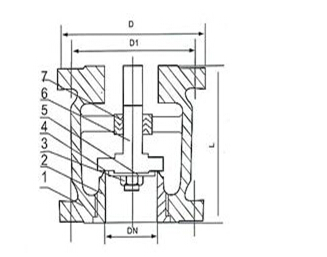

H42W-16/25P不銹鋼立式止回閥結構圖：
H42W-16/25P不銹鋼立式止回閥標準：
設計與制造 | 結構長度 | 法蘭尺寸 | 試驗與檢驗 |
GB12236-89 | GB12221-89 | JB79、GB/T9112-9131 | GB/T13927-92、JB/T9092-99 |
H42W-16/25P不銹鋼立式止回閥主要性能規范：
型號 | 公稱壓力 | 試驗壓力P3(MPa) | 適用溫度(℃) | 適用介質 | |
殼體 | 密封 | ||||
H42W-16P | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
≤200 | 弱腐蝕介質 | ||||
H42W-25P | 2.5 | 3.75 | 2.75 | ||
腐蝕性介質 | |||||
H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蝕性介質 | |
腐蝕性介質 | |||||
水、油品 | |||||
H42W-16/25P不銹鋼立式止回閥主要零件材料：
零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
H42W-25P | |||
H42W-40P |
H42W-16/25P不銹鋼立式止回閥主要尺寸：
公稱通徑DN | L | D | D1 | D2 | b | f | Z-фd |
25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
訂貨須知：
一、①H42W-16/25P不銹鋼立式止回閥產品名稱與型號②H42W-16/25P不銹鋼立式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H42W-16/25P不銹鋼立式止回閥型號，請按H42W-16/25P不銹鋼立式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
