H71H-16P不銹鋼對夾消聲止回閥
| 產品名稱： | H71H-16P不銹鋼對夾消聲止回閥 |
| 產品型號： | H71H-16P |
| 產品分類： | 不銹鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H71H-16P不銹鋼對夾消聲止回閥概述:
H71H不銹鋼對夾消聲止回閥也叫對夾不銹鋼止回閥，主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放，還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。根據閥體及內件材質的不同，可適用在化工、石油、發電、水處理、環保等工業系統需防止介質逆向流動管道中。

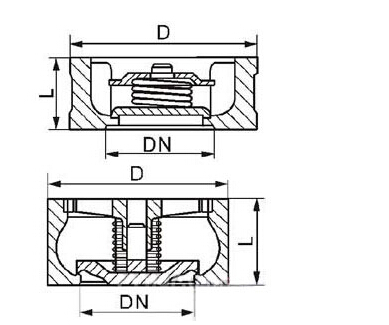

H71H-16P不銹鋼對夾消聲止回閥結構圖：
產品名稱 | H71H不銹鋼對夾式止回閥 |
產品型號 | H71H |
公稱通徑 | DN15-DN200mm |
壓力范圍 | 1.6-4.0MPa |
閥體材質 | 不銹鋼304、316L |
H71H-16P不銹鋼對夾消聲止回閥主要技術參數：
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
殼體 | 密封 | ||||
H71H-16P | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸體、油品等 |
2.5 | 3.75 | 2.75 | ≤235 | ||
≤300 | |||||
≤200 | 硝酸等腐蝕性介質 | ||||
4.0 | 6.0 | 4.4 | ≤300 | 水、蒸體、油品等 | |
≤200 | 硝酸等腐蝕性介質 | ||||
H71H-16P不銹鋼對夾消聲止回閥主要零部件材料：
規格型號 | 閥體 | 閥瓣 | 彈簧 |
H71H-16、H71H-25P | 304 | 304 | 304 |
H71H-16P不銹鋼對夾消聲止回閥主要外形及連接尺寸：
公稱壓力 | 公稱通徑 | 尺寸 | |||||
L | D1 | D2 | D3 | D4 | D5 | ||
PN1.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | |
25 | 22 | 72 | 24 | 35 | 47 | 58 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | |
100 | 60 | 162 | 95 | 115 | 132 | 150 | |
125 | 90 | 192 | 110 | 125 | 135 | - | |
訂貨須知：
一、①H71H-16P不銹鋼對夾消聲止回閥產品名稱與型號②H71H-16P不銹鋼對夾消聲止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H71H-16P不銹鋼對夾消聲止回閥型號，請按H71H-16P不銹鋼對夾消聲止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
