H41W-16/25P不銹鋼升降式止回閥
| 產品名稱： | H41W-16/25P不銹鋼升降式止回閥 |
| 產品型號： | H41W-16/25P |
| 產品分類： | 不銹鋼止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H41W-16/25P不銹鋼升降式止回閥概述:
H41W不銹鋼升降式止回閥是管道控制調節系統中的必不可少的控制閥門之一，是用來控制管道內流體單向流動的閥門，核心功能就是遏制管道中介質的倒行流動。升降式止回閥的結構與截止閥類似，其閥瓣（閥芯）沿通道垂直中以線作升降運動，動作可靠，但流體阻力較大，常應用于小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。
H41W-16/25P不銹鋼升降式止回閥特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小.
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置.
5、主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙向不銹鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。

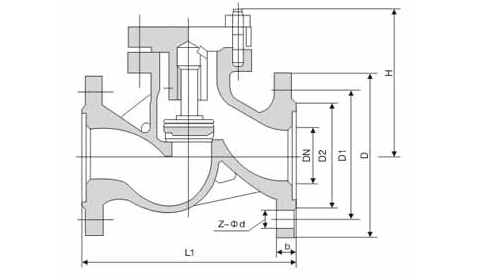

H41W-16/25P不銹鋼升降式止回閥結構圖:
H41W-16/25P不銹鋼升降式止回閥主要材料：
閥體材料 | 公稱壓力 | 工作溫度 | 適用介質 |
不銹鋼P | 1．6-16．0 | ≤200 | 硝酸類 |
鉻鎳鈦 | 1．6-6．4 | ≤550 | 石油、石油產品 |
鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 |
H41W-16/25P不銹鋼升降式止回閥主要性能規范:
試驗壓力 | 公稱壓力（MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
閥體材料 | CF8(P) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作溫度 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
適用介質 | 硝酸類 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
H41W-16/25P不銹鋼升降式止回閥執行標準:
設計與制造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
合金鋼 | Q/ZB66 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
H41W-16/25P不銹鋼升降式止回閥主要連接尺寸:
公稱通徑 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
H41W-16/25P不銹鋼升降式止回閥注意事項:
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式止回閥垂直瓣應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
訂貨須知：
一、①GXMH41W-16/25P不銹鋼升降式止回閥產品名稱與型號②GXMH41W-16/25P不銹鋼升降式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GXMH41W-16/25P不銹鋼升降式止回閥型號，請按GXMH41W-16/25P不銹鋼升降式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
