D71X-10/16對夾式手柄蝶閥
| 產品名稱： | D71X-10/16對夾式手柄蝶閥 |
| 產品型號： | D71X-10/16 |
| 產品分類： | 對夾蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D71X-10/16對夾式手柄蝶閥產品概述:
D71X-10/16對夾式手柄蝶閥采用了多種零件材質配對，可適用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道，適用溫度-10℃ +150℃,連接標準符合GB2555-81標準。標光閥門生產的D71X-10/16對夾式手柄蝶閥的主要部件材質選用：閥體材質：鑄鐵、球鐵、不銹鋼、銅合金、鋁合金；蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金；閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。
D71X-10/16對夾式手柄蝶閥特點:
1、本閥具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用丁腈耐油橡膠，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

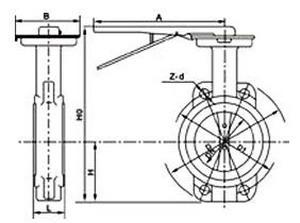

D71X-10/16對夾式手柄蝶閥結構圖：
D71X-10/16對夾式手柄蝶閥主要技術參數:
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
D71X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
D71X-16 | 1.6 | 2.4 | 1.76 | ||
D71X-10/16對夾式手柄蝶閥主要零部件材料:
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
D71X-10/16對夾式手柄蝶閥適用范圍:
城建、化工、冶金、石油、制藥、食品、飲料、環保。我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
D71X-10/16對夾式手柄蝶閥執行標準:
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
D71X-10/16對夾式手柄蝶閥主要外形連接尺寸:
單位：mm
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
訂貨須知：
一、①D71X-10/16對夾式手柄蝶閥產品名稱與型號②D71X-10/16對夾式手柄蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D71X-10/16對夾式手柄蝶閥型號，請按D71X-10/16對夾式手柄蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
