D71X-10/16美標對夾式手柄蝶閥

D71X-10/16美標對夾式手柄蝶閥
產品名稱: D71X-10/16美標對夾式手柄蝶閥
產品型號: D71X-10/16
產品分類: 對夾蝶閥
咨詢電話: 13120937397
報價 QQ: 408823840



D71X-10/16美標對夾式手柄蝶閥概述:

D71X-10/16美標對夾式手柄蝶閥適用于煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上,用于調節和截斷介質的流動。

D71X-10/16美標對夾式手柄蝶閥特點:

1、本閥具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、對夾式蝶閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

D71X-10/16美標對夾式手柄蝶閥適用標準:
鋼制蝶閥,API609MSSSP-67
溫度和壓力,ASMEB16.34
結構長度,API609
試驗標準,API598
耐火標準,API-607

D71X-10/16美標對夾式手柄蝶閥設計說明
密封結構:軟密封
制動器操作
ISO5211襯墊
連接:對夾

D71X-10/16美標對夾式手柄蝶閥零件材料:

零件名稱

材料

閥體

不銹鋼、QT450HT200HT250

蝶板

不銹鋼、QT450HT200HT250

閥軸

2Cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

D71X-10/16美標對夾式手柄蝶閥性能參數:

公稱通經DNmm)

502000

501600

公稱壓力PNMPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

手柄開啟、蝸輪傳動、電動、氣動

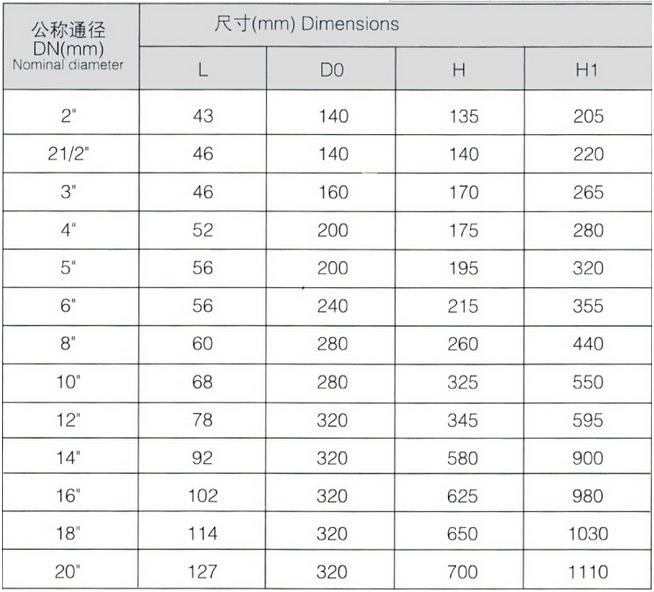

D71X-10/16美標對夾式手柄蝶閥外形尺寸:


訂貨須知:

一、①D71X-10/16美標對夾式手柄蝶閥產品名稱與型號②D71X-10/16美標對夾式手柄蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定D71X-10/16美標對夾式手柄蝶閥型號,請按D71X-10/16美標對夾式手柄蝶閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們標光閥門專家為您審核把關。
