D71X-10/16P不銹鋼對夾式手柄蝶閥
| 產品名稱： | D71X-10/16P不銹鋼對夾式手柄蝶閥 |
| 產品型號： | D71X-10/16P |
| 產品分類： | 對夾蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D71X-10/16P不銹鋼對夾式手柄蝶閥產品概述：
不銹鋼手柄對夾式蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D71X-10/16P不銹鋼對夾式手柄蝶閥特點：
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。
D71X-10/16P不銹鋼對夾式手柄蝶閥產品性能指標：
公稱通徑：DN40-1200
公稱壓力:PN0.6-1.6
適用介質:酸堿、食品、藥品、污水、淡水、油品等.
適用溫度:-23℃～+150℃(根據閥座材質而定)
閥體標準:國標、美標、日標
閥體材質:不銹鋼304、316。
閥座材質:天然膠X1、海帕倫X2、乙丙橡膠X3、氯丁橡膠X4、丁腈橡膠X5、耐磨橡膠X6、氟橡膠X7、耐熱乙丙橡膠X9。
閥板材質:球墨鑄鐵、不銹鋼、鋁青銅、碳鋼、氟橡膠。
驅動方式: 手動、蝸輪傳動、氣動、電動、液動。

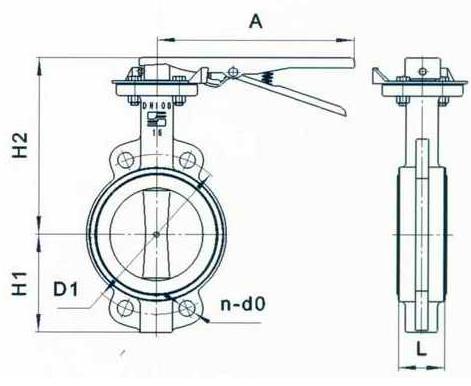

D71X-10/16P不銹鋼對夾式手柄蝶閥結構圖：
D71X-10/16P不銹鋼對夾式手柄蝶閥零部件材質：
閥體 | 閥板 | 轉軸 | 襯套 | 閥座 | ||||
材料名稱 | 代號 | 材料名稱 | 代號 | 材料名稱 | 材料名稱 | 材料名稱 | 代號 | 適用溫度(℃) |
灰鑄鐵 | Z | 電鍍球黑鑄鐵 | B1 | 不銹鋼 | 潤滑青銅 | 天然膠 | X1 | -20～+85 |
球墨鑄鐵 | Q | 鋁青銅 | B2 | 碳鋼 | 聚四氟乙烯 | 海帕倫 | X2 | -18～+135 |
鋁青銅 | T | ZG1Cr18Ni9Ti | B3 | 乙丙橡膠 | X3 | -45～+135 | ||
ZG1Cr13Ni9Ti | P | 鈦鋼 | B4 | 氯丁橡膠 | X4 | -7～+93 | ||
CF8M不銹鋼 | R | CF8M不銹鋼 | B5 | 丁腈橡膠 | X5 | -12～82 | ||
碳鋼 | C | 碳鋼 | B6 | 耐磨橡膠 | X6 | -10～+50 | ||
CF8M不銹鋼 | B7 | 氟橡膠 | X7 | -23～+150 | ||||
耐熱乙丙橡膠 | X9 | -20～+150 | ||||||
D71X-10/16P不銹鋼對夾式手柄蝶閥連接尺寸：
單位：mm
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
訂貨須知：
一、①D71X-10/16P不銹鋼對夾式手柄蝶閥產品名稱與型號②D71X-10/16P不銹鋼對夾式手柄蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D71X-10/16P不銹鋼對夾式手柄蝶閥型號，請按D71X-10/16P不銹鋼對夾式手柄蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
