ZSXF-D/XD371X-16消防信號對夾蝶閥
| 產品名稱： | ZSXF-D/XD371X-16消防信號對夾蝶閥 |
| 產品型號： | ZSXF-D/XD371X-16 |
| 產品分類： | 溝槽蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
ZSXF-D/XD371X-16消防信號對夾蝶閥概述
ZSXF消防信號蝶閥系列產品是蝶閥加裝信號反饋裝置，信號反饋裝置是閥門手動裝置的基礎上了電氣開關箱，內置微動開關、凸輪、連線板、電纜進口和結構件。開向和關向各有一個微動開關，閥門開到位關到位和開到位時能提供一個電信號。信號蝶閥是消防工程自動噴水滅火系統的重要配套附件。標光閥門生產的消防專用信號蝶閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
ZSXF-D/XD371X-16消防信號對夾蝶閥結構特點：
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
ZSXF-D/XD371X-16消防信號對夾蝶閥執行標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992

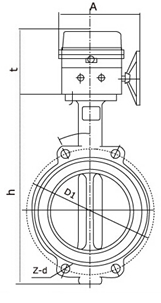

ZSXF-D/XD371X-16消防信號對夾蝶閥結構圖
ZSXF-D/XD371X-16消防信號對夾蝶閥適用范圍
XD371X-16信號蝶閥適用在石油、化工、食品、醫藥、造紙、水電給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
ZSXF-D/XD371X-16消防信號對夾蝶閥主要零件材料
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 |
XD371X-10 | QT450，HT200 | QT450,304 | 2Cr13 | 丁腈橡膠 |
XD371X-16
|
ZSXF-D/XD371X-16消防信號對夾蝶閥性能參數
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
XD371X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
XD371X-16 | 1.6 | 2.4 | 1.76 | ||
ZSXF-D/XD371X-16消防信號對夾蝶閥外形和連接尺寸
公稱通徑DN(mm) | 尺寸 | |||
L | L1 | H | H1 | |
50 | 43 | 135 | 160 | 230 |
65 | 46 | 135 | 170 | 250 |
80 | 46 | 135 | 180 | 275 |
100 | 52 | 160 | 205 | 310 |
125 | 56 | 160 | 210 | 330 |
150 | 56 | 240 | 220 | 360 |
200 | 60 | 240 | 260 | 420 |
250 | 68 | 280 | 290 | 500 |
300 | 78 | 320 | 325 | 570 |
350 | 78 | 320 | 360 | 640 |
400 | 102 | 320 | 400 | 700 |
450 | 114 | 320 | 450 | 770 |
500 | 127 | 320 | 500 | 870 |
600 | 154 | 400 | 655 | 1095 |
700 | 165 | 400 | 860 | 1425 |
800 | 190 | 400 | 895 | 1490 |
訂貨須知：
一、①消防信號對夾蝶閥產品名稱與型號②消防信號對夾蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定消防信號對夾蝶閥型號，請按消防信號對夾蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
