ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥
| 產品名稱： | ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥 |
| 產品型號： | ZSXF-D/XD373X-16 |
| 產品分類： | 溝槽蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥概述
ZSXF防爆信號雙偏心渦輪蝶閥它由手動蝶閥與回信器（機械式或接近式）組成，主要應用在手動操作時，遠距離開關信號需要反饋到計算機顯示的場合。信號雙偏心渦輪蝶閥結構緊湊，90°回轉開關輕松，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥特點
ZSXF防爆信號雙偏心渦輪蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

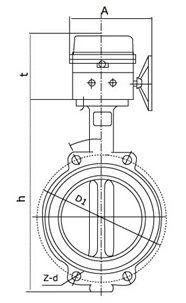

ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥結構圖
ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥主要技術參數
公稱通經DN（mm) | 50～2000 | 50～1600 | |
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥主要零部件
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200 |
蝶板 | WCB、QT450-10、HT200 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥主要外形和連接尺寸:
XD373X-16 | ||||||||
通徑 | L | D | K | n-Фd | H | H1 | W | W1 |
50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
300 | 78 | 445 | 400 | 12-Ф22 | 242 | 610 | 190 | 90 |
訂貨須知：
一、①ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥產品名稱與型號②ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥型號，請按ZSXF-D/XD373X-16防爆信號雙偏心渦輪蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
