XD381X-16Q溝槽信號渦輪蝶閥
| 產品名稱： | XD381X-16Q溝槽信號渦輪蝶閥 |
| 產品型號： | XD381X-16Q |
| 產品分類： | 溝槽蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
XD381X-16Q溝槽信號渦輪蝶閥概述
XD381X渦輪溝槽信號蝶閥采用蝸輪、蝸桿傳動，隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開，相應輸出“通"“斷"電信號，顯示蝶閥的啟閉狀態。
XD381X-16Q溝槽信號渦輪蝶閥特點
XD381X溝槽信號蝶閥（渦輪）具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。

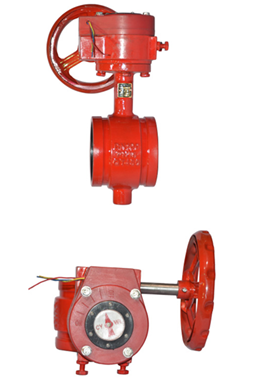

XD381X-16Q溝槽信號渦輪蝶閥實物圖
XD381X-16Q溝槽信號渦輪蝶閥用途
XD381X溝槽信號蝶閥（渦輪）溝槽式（卡箍）連接閥門是一系列新型連接閥門廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
XD381X-16Q溝槽信號渦輪蝶閥主要零件材料
序號 | 名稱 | 國標標準 | |
1 | 閥體 | 球鐵 | QT450-10 |
2 | 閥板 | 球鐵 | QT450-10 |
3 | 橡膠 | EPDM | |
4 | 上軸 | 不銹鋼 | 1Cr13 |
5 | 下軸 | 不銹鋼 | 1Cr13 |
6 | O形圈 | 丁腈 | |
7 | 定位齒盤 | 碳鋼 | 45# |
8 | 手柄 | 瑪鋼 | |
9 | 絲堵 | 碳鋼 | 45# |
XD381X-16Q溝槽信號渦輪蝶閥性能參數
公稱壓力：1.0 1.6 2.5
試驗壓力殼體強度：1.5 2.4 3.75
密封性能：1.1 1.76 2.75
適用介質產品類型：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼
適用介質：水、水蒸汽、油品、空氣水、水蒸汽水、水蒸汽、油品、空氣
XD381X-16Q溝槽信號渦輪蝶閥外形和連接尺寸
公稱通徑 DN（mm） | L
| D
| A
| B
| C
| H | |||
SJKD | SJKD3 | SJKXHD | SJKE | ||||||
50 | 88 | 57 | 14.5
| 9.5
| 2.2
| 120
| 170
| 250
| 160
|
60 | |||||||||
65 | 90 | 76 | 14.5 | 9.5 | 2.2 | 130 | 180 | 260 | 170 |
80 | 96 | 89 | 14.5 | 9.5 | 2.2 | 150 | 200 | 280 | 190 |
100 | 115 | 108 | 16 | 9.5 | 2.2 | 180 | 230 | 310 | 220 |
114 | |||||||||
150 |
132 | 159 |
16 |
9.5 |
2.2 |
210 |
260 |
340 |
260 |
165 | |||||||||
168 | |||||||||
200 | 147 | 219 | 19 | 13 | 2.5 | 250 | 320 | 400 | 290 |
250 | 159 | 273 | 19 | 13 | 2.5 | 350 | 430 | 350 | |
300 | 165 | 325 | 19 | 13 | 25 | 390 | 470 | 390 | |
350 | 165 | 377 | 25 | 13 | 33 | 440 | 520 | 440 | |
400 | 170 | 426 | 25 | 13 | 5.5 | 510 | 590 | 510 | |
450 | 180 | 480 | 25 | 13 | 5.5 | 540 | 620 | 540 | |
500 | 180 | 530 | 25 | 13 | 5.5 | 585 | 665 | 585 | |
600 | 210 | 630 | 25 | 13 | 5.5 | 650 | 730 | 650 | |
XD381X-16Q溝槽信號渦輪蝶閥使用注意事項：
1、溝槽信號蝶閥可以安裝在空間任意位置管路上。
2、本蝶閥的安裝位置應保證使用、維修和更換的方便。
3、信號溝槽蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。
訂貨須知：
一、①溝槽信號渦輪蝶閥產品名稱與型號②溝槽信號渦輪蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溝槽信號渦輪蝶閥型號，請按溝槽信號渦輪蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
