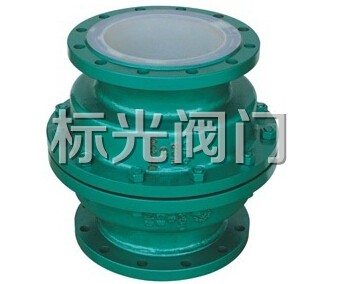

H42F46-10/16C襯氟立式止回閥
| 產品名稱： | H42F46-10/16C襯氟立式止回閥 |
| 產品型號： | H42F46-10/16C |
| 產品分類： | 襯氟止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H42F46-10/16C襯氟立式止回閥概述：
襯氟立式止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。作用：防止介質倒流。
H42F46-10/16C襯氟立式止回閥結構圖：
H42F46-10/16C襯氟立式止回閥零件材料：
零件名稱 | 材料 |
上下閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
閥瓣 | 鑄鋼、不銹鋼、襯F46、F3 |
墊圈 | F4、F46 |
H42F46-10/16C襯氟立式止回閥技術規范：
設計標準 | GB12224 |
結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗 | GB/T13927 |
H42F46-10/16C襯氟立式止回閥連接尺寸：
1、H42F46-10C型連接尺寸：
襯氟止回閥公稱通徑 | 襯氟止回閥的標準值 | 參考值 | |||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) | |
PN1.0(MPa) | |||||||||||
25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
40 | 1-1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
65 | 2-1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
2、H42F46-16C型連接尺寸：
襯氟立式止回閥公稱通徑 | 襯氟止回閥的標準值 | 參考值 | ||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) |
PN1.6(MPa) | ||||||||||
25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
40 | 1-1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
65 | 2-1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
訂貨須知：
一、①H42F46-10/16C襯氟立式止回閥產品名稱與型號②H42F46-10/16C襯氟立式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H42F46-10/16C襯氟立式止回閥型號，請按H42F46-10/16C襯氟立式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
