H41F46-10/16C襯氟升降式止回閥
| 產品名稱： | H41F46-10/16C襯氟升降式止回閥 |
| 產品型號： | H41F46-10/16C |
| 產品分類： | 襯氟止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H41F46-10/16C襯氟升降式止回閥概述
襯氟升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。
H41F46-10/16C襯氟升降式止回閥工作原理
升降式襯氟止回閥只是允許介質向一個方向流動，而且阻止反方向流動，通常這種襯氟閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。
H41F46-10/16C襯氟升降式止回閥特點：
1、立體式止回閥有法蘭和對夾之分，具有結構簡單，零部件少，分量輕等特點。立式止回閥主要用于需防止介質倒流的各種工況場合。
2、立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。

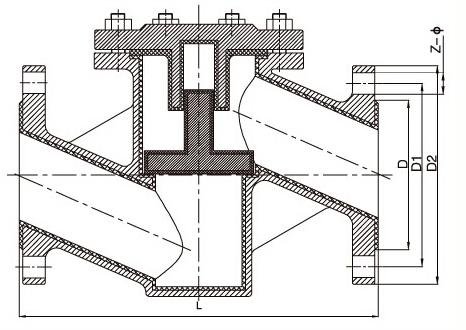

H41F46-10/16C襯氟升降式止回閥結構圖
H41F46-10/16C襯氟升降式止回閥用途和性能規范：
本閥門用于工業管道上作阻止介質逆流的裝置。
性能規范：
試驗壓力： 公稱壓力（ MPa ） 1.6 / 2.5 / 4.0 ；
殼體試驗： 2.4/ 3.8 / 6.0 ；
密封試驗： 1.8 /2.8/ 4.4；
閥體材料： WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ；
工作溫度： ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ；
適用介質：硫酸類 、硝酸類、 醋酸類
執行標準：設計制造： GB12235 結構長度： GB12221 連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
H41F46-10/16C襯氟升降式止回閥主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
H41F46-10/16C襯氟升降式止回閥主要外形和連接尺寸：
公稱尺寸 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | ||||||
500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | ||||||
H41F46-10/16C襯氟升降式止回閥安裝和維護：
1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,升降式垂直瓣止回閥應安裝在垂直管道上。
5,升降式水平瓣止回閥應安裝在水平管道上。
6,在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7,安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會(huì )截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
9,止回閥關閉時，會(huì )在管路中產生水錘壓力，嚴重時會(huì )導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
訂貨須知：
一、①H41F46-10/16C襯氟升降式止回閥產品名稱與型號②H41F46-10/16C襯氟升降式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H41F46-10/16C襯氟升降式止回閥型號，請按H41F46-10/16C襯氟升降式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
