PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥
| 產品名稱： | PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥 |
| 產品型號： | PQ940F-10/16/25Q |
| 產品分類： | 雙偏心半球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥產品概述：
本公司研發的電動偏心半球閥是引進國外技術制造的一種新型電動球閥。球閥采用板簧加載的可動閥座結構，閥座與球體不會(huì )產生卡阻或脫離等問題，密 封可靠，使用壽命長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤 為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。電動偏心半球閥結構緊湊，通用性強，流量特性 為近似等百分比，可調范圍大，最大可調比為100:1。電動偏心半球閥V型球閥適用150～600LB、PN1.6～6.4MPa，工作溫度≤300℃的 各種管路上(高溫定制)，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和 水等多種介質。
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥產品特點：
1、流體阻力小，全通徑的電動球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥主要技術參數及性能指標：
公稱通徑 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流 | 全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
60%腔型 | - | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
40%腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
允許壓差（MPa） | ≤公稱壓力 | ||||||||||||
閥體形式 | 整體鑄造球形體 | ||||||||||||
閥芯形式 | 偏心旋轉閥芯（帶導流翼） | ||||||||||||
流量特性 | 近似等百分比 | ||||||||||||
動作范圍 | 全開60° | ||||||||||||
泄露量Q | 軟密封VI級、硬密封IV級，符合ANSI B16.104標準 | ||||||||||||
基本誤差 | ±1% | ||||||||||||
回差 | ±1% | ||||||||||||
死區 | ≤1% | ||||||||||||
可調范圍 | 全腔型（100：1）、60%腔型（60：1）、40%腔型（40：1） | ||||||||||||
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 | ||||||||||||
控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制） | ||||||||||||
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥執行器技術參數：
執行器類別 | 引進型JO系列執行器參數 | 引進型3610R系列執行器參數 | 引進型HQ系列執行器參數 | ||
電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||||
輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M | ||
動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 | ||
控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制） | ||||
動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S | ||
保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 | ||
環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ | ||
手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 | ||
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 | ||
防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 | ||
防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 | ||
位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 | ||
驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 | ||
進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” | ||
殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 | ||
外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||||
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥主要零件材料：
零件名稱 | 材料 | |||
閥體、閥蓋 | QT450 | 304（CF8） | 316（CF8M） | 316L（CF3M） |
球體 | 2Cr13 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯、金屬密封 | |||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥主要性能規范與設計標準：
公稱壓力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
強度試驗MPa | 1.5 | 2.4 | 3.8 | 6.0 |
密封試驗MPa | 1.1 | 1.8 | 2.8 | 4.5 |
適用溫度℃ | ≤425℃ 、≤325℃常溫 | |||
主要材質 | 鑄鋼、不銹鋼 | |||
適用介質 | 煤粉、煤灰、含塵、氣體 | |||
法蘭標準 | JB/T82.1-94 | |||
閥門結構長度標準 | GB12221-89 | |||
PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥主要連接尺寸：
公稱通徑DN | L | L1 | D | D1 | D2 | b | n-Φd | H | H1 |
PN0.6MPa （6bar） | |||||||||
32 | 180 | 357 | 120 | 90 | 69 | 16 | 4-14 | 65 | 450 |
40 | 200 | 357 | 130 | 100 | 78 | 16 | 4-14 | 75 | 460 |
50 | 250 | 357 | 140 | 110 | 88 | 16 | 4-14 | 90 | 480 |
65 | 270 | 357 | 160 | 130 | 108 | 16 | 4-14 | 105 | 500 |
80 | 280 | 367 | 190 | 150 | 124 | 18 | 4-18 | 120 | 520 |
100 | 300 | 367 | 210 | 170 | 144 | 18 | 4-18 | 135 | 630 |
125 | 325 | 367 | 240 | 200 | 174 | 18 | 8-18 | 155 | 650 |
150 | 350 | 367 | 265 | 225 | 199 | 20 | 8-18 | 175 | 680 |
200 | 400 | 555 | 320 | 280 | 254 | 22 | 8-18 | 210 | 770 |
250 | 533 | 555 | 375 | 335 | 309 | 24 | 12-18 | 260 | 820 |
300 | 610 | 691 | 440 | 395 | 363 | 24 | 12-22 | 300 | 840 |
350 | 686 | 733 | 490 | 445 | 413 | 24 | 12-22 | 340 | 1090 |
400 | 838 | 733 | 540 | 495 | 463 | 24 | 16-22 | 400 | 1205 |
450 | 864 | 938 | 595 | 550 | 518 | 24 | 16-22 | 430 | 1220 |
500 | 914 | 938 | 645 | 600 | 568 | 26 | 20-22 | 455 | 1270 |
600 | 1067 | 1066 | 755 | 705 | 667 | 30 | 20-26 | 560 | 1400 |
700 | 1250 | 1066 | 860 | 810 | 772 | 26 | 24-26 | 630 | 1460 |
800 | 1370 | 1191 | 975 | 920 | 878 | 26 | 24-30 | 690 | 1520 |
900 | 1490 | 1191 | 1075 | 1020 | 978 | 26 | 24-30 | 770 | 1580 |
1000 | 1680 | 1255 | 1175 | 1120 | 1078 | 26 | 28-30 | 880 | 1830 |
1200 | 1750 | 1255 | 1405 | 1340 | 1295 | 28 | 32-33 | 970 | 1910 |
1400 | 1880 | 1255 | 1630 | 1560 | 1510 | 32 | 36-36 | 1095 | 2020 |
PN1.0MPa （10bar） | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 270 | 357 | 185 | 145 | 118 | 20 | 4-18 | 105 | 500 |
80 | 280 | 367 | 200 | 160 | 132 | 20 | 8-18 | 120 | 520 |
100 | 300 | 367 | 220 | 180 | 156 | 22 | 8-18 | 135 | 630 |
125 | 325 | 367 | 250 | 210 | 184 | 22 | 8-18 | 155 | 650 |
150 | 350 | 367 | 285 | 240 | 211 | 24 | 8-22 | 175 | 680 |
200 | 400 | 555 | 340 | 295 | 266 | 24 | 8-22 | 210 | 770 |
250 | 533 | 555 | 395 | 350 | 319 | 26 | 12-22 | 260 | 820 |
300 | 610 | 691 | 445 | 400 | 370 | 26 | 12-22 | 300 | 840 |
350 | 686 | 733 | 505 | 460 | 429 | 26 | 16-22 | 340 | 1090 |
400 | 838 | 733 | 565 | 515 | 480 | 26 | 16-26 | 400 | 1205 |
450 | 864 | 938 | 615 | 565 | 530 | 28 | 20-26 | 430 | 1220 |
500 | 914 | 938 | 670 | 620 | 582 | 28 | 20-26 | 455 | 1270 |
600 | 1067 | 1066 | 780 | 725 | 682 | 34 | 20-30 | 560 | 1400 |
700 | 1250 | 1066 | 895 | 840 | 794 | 34 | 24-30 | 630 | 1460 |
800 | 1370 | 1191 | 1015 | 950 | 901 | 36 | 24-33 | 690 | 1520 |
900 | 1490 | 1191 | 1115 | 1050 | 1001 | 38 | 28-33 | 770 | 1580 |
1000 | 1680 | 1255 | 1230 | 1160 | 1112 | 38 | 28-36 | 880 | 1830 |
1200 | 1750 | 1255 | 1455 | 1380 | 1328 | 44 | 32-39 | 970 | 1910 |
1400 | 1880 | 1255 | 16754 | 1590 | 1530 | 48 | 36-42 | 1095 | 2020 |
PN1.6MPa （16bar） | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 270 | 357 | 185 | 145 | 118 | 20 | 4-18 | 105 | 500 |
80 | 280 | 367 | 200 | 160 | 132 | 20 | 8-18 | 120 | 520 |
100 | 300 | 367 | 220 | 180 | 156 | 22 | 8-18 | 135 | 630 |
125 | 325 | 367 | 250 | 210 | 184 | 22 | 8-18 | 155 | 650 |
150 | 350 | 367 | 285 | 240 | 211 | 24 | 8-22 | 175 | 680 |
200 | 400 | 555 | 340 | 295 | 266 | 24 | 12-22 | 210 | 770 |
250 | 533 | 555 | 405 | 355 | 319 | 26 | 12-26 | 260 | 820 |
300 | 610 | 691 | 460 | 410 | 370 | 28 | 12-26 | 300 | 840 |
350 | 686 | 733 | 520 | 470 | 429 | 30 | 16-26 | 340 | 1090 |
400 | 838 | 733 | 580 | 525 | 480 | 32 | 16-30 | 400 | 1205 |
450 | 864 | 938 | 640 | 585 | 548 | 40 | 20-30 | 4, 30 | 1220 |
500 | 914 | 938 | 715 | 650 | 609 | 44 | 20-33 | 455 | 1270 |
600 | 1067 | 1066 | 840 | 770 | 720 | 54 | 20-36 | 560 | 1400 |
700 | 1250 | 1066 | 910 | 840 | 794 | 40 | 24-36 | 630 | 1460 |
800 | 1370 | 1191 | 1025 | 950 | 901 | 42 | 24-39 | 690 | 1520 |
900 | 1490 | 1191 | 1125 | 1050 | 1001 | 44 | 28-39 | 770 | 1580 |
1000 | 1680 | 1255 | 1255 | 1170 | 1112 | 46 | 28-42 | 880 | 1830 |
PN2.5MPa （25bar） | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 290 | 357 | 185 | 145 | 118 | 22 | 8-18 | 105 | 500 |
80 | 310 | 367 | 200 | 160 | 132 | 24 | 8-18 | 120 | 520 |
100 | 350 | 367 | 235 | 190 | 156 | 24 | 8-22 | 135 | 630 |
125 | 381 | 555 | 270 | 220 | 184 | 26 | 8-26 | 155 | 650 |
150 | 403 | 555 | 300 | 250 | 211 | 28 | 8-26 | 175 | 680 |
200 | 419 | 555 | 360 | 310 | 274 | 30 | 12-26 | 210 | 770 |
250 | 568 | 691 | 425 | 370 | 330 | 32 | 12-30 | 260 | 880 |
300 | 648 | 705 | 485 | 430 | 389 | 34 | 16-30 | 300 | 980 |
350 | 762 | 733 | 555 | 490 | 448 | 38 | 16-33 | 340 | 1090 |
400 | 838 | 938 | 620 | 550 | 503 | 40 | 16-36 | 400 | 1165 |
450 | 914 | 938 | 670 | 600 | 548 | 46 | 20-36 | 430 | 1220 |
500 | 991 | 938 | 730 | 660 | 609 | 48 | 20-36 | 455 | 1270 |
600 | 1143 | 1066 | 845 | 770 | 720 | 58 | 20-39 | 560 | 1400 |

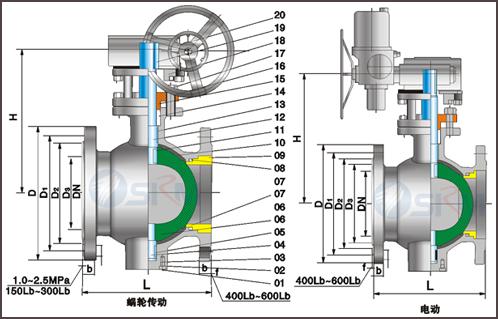

PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥結構圖：
訂貨須知：
一、①PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥產品名稱與型號②PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按PQ940F-10/16/25Q電動球墨鑄鐵蝸輪偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
