PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥
| 產品名稱： | PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥 |
| 產品型號： | PQ940F-10/16/25P |
| 產品分類： | 雙偏心半球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥概述：
雙偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備，應用于冶金、選礦生產的煤粉噴吹專用閥。
PQ940F/Y/H電動偏心半球閥特點：
1、解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能特別好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。
PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥主要性能參數及執行標準：
公稱壓力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
閥門強度試驗壓力MPa | 1.5 | 2.4 | 3.8 | 6.0 |
閥門密封試驗壓力MPa | 1.1 | 1.8 | 2.8 | 4.5 |
適用溫度℃ | ≤425℃ ≤325℃常溫 | |||
主要材質 | 不銹鋼 | |||
適用介質 | 煤粉、煤灰、含塵、氣體 | |||
法蘭標準 | JB/T82.1-94 | |||
閥門結構長度標準 | GB12221-89 | |||
PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥性能范圍：
材料代號 | ||||||
材料性能 | WCB | 304 | 316 | 304L | 316L | 321 |
ZG230 | 0Cr18Ni9 （CF8） | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | |
（CF8M） | （CF3） | （CF3M） | （F347） | |||
適用介質 | 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 強氧化介質 | 尿素等腐蝕介質 | 硝酸類 |
測試范圍 Mpa | ||||||
項目 | 公稱壓力 | 殼體壓力試驗 | 密封測試 | 上密封測試 | 低壓密封測試 | 探傷測試 |
試驗介質 | 水 Mpa | 水 Mpa | 水 Mpa | 氣 Mpa | GB/T6440-1992 | |
時間 | （S） | 120 | 60 | 60 | 0.5~0.6 | |
壓力測試 | 1.0Mpa | 1.5 | 1.1 | 1.1 | ||
1.6Mpa | 2.4 | 1.76 | 1.76 | |||
2.5Mpa | 3.75 | 2.75 | 2.75 | |||
PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥主要外形和連接尺寸：
公稱壓力 PN (MPa) | 公稱通徑 DN | 尺 寸 | ||||||||
L | D 系列1/系列2 | D1 | D2 | D6 | b | f | Z-φd | |||
mm | in | 法蘭 | ||||||||
1.0 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 4-18 | |
100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
200 | - | 292 | 335 | 295 | 265 | - | 24 | 3 | 8-23 | |
250 | - | 330 | 390 | 350 | 320 | - | 26 | 3 | 12-23 | |
300 | - | 390 | 440 | 400 | 368 | - | 26 | 4 | 12-23 | |
350 | - | 430 | 500 | 460 | 428 | - | 28 | 4 | 16-23 | |
400 | - | 530 | 565 | 515 | 482 | - | 28 | 4 | 16-25 | |
450 | - | 580 | 615 | 565 | 532 | - | 30 | 4 | 20-25 | |
500 | - | 630 | 670 | 620 | 585 | - | 30 | 4 | 20-25 | |
600 | - | 800 | 480 | 725 | 685 | - | 34 | 5 | 20-30 | |
700 | - | 900 | 895 | 840 | 800 | - | 38 | 5 | 24-30 | |
800 | - | 1000 | 1010 | 950 | 905 | - | 42 | 5 | 24-34 | |
1.6 | 40 | |||||||||

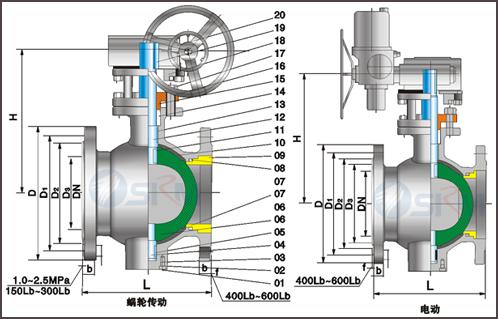

PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥結構圖：
訂貨須知：
一、①PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥產品名稱與型號②PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥型號，請按PQ940F-10/16/25P電動不銹鋼蝸輪偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
