YX741X-10/16Q可調式減壓穩壓閥
| 產品名稱： | YX741X-10/16Q可調式減壓穩壓閥 |
| 產品型號： | YX741X-10/16Q |
| 產品分類： | 減壓閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
YX741X-10/16Q可調式減壓穩壓閥概述：
可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力臧至某一需要的出口壓力的特種閥門。調式減壓穩壓閥依靠本身能量使出口壓力保持穩定在設定值，即出口壓力不因進口壓力及流量的變化而變化并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會(huì )進入控制系統．確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作靈敏，使用壽命長。
YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。可調式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
YX741X-10/16Q可調式減壓穩壓閥工作原理：
當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
YX741X-10/16Q可調式減壓穩壓閥工作特點：
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
YX741X-10/16Q可調式減壓穩壓閥功能與用途：
本閥門安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。
本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

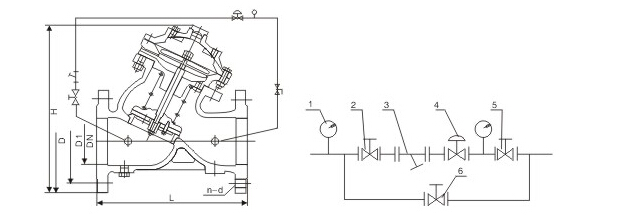

YX741X-10/16Q可調式減壓穩壓閥結構圖：
1、壓力表
2、彈性座封閘閥
3、過濾器
4、可調試減壓穩壓閥
5、彈性座封閘閥
6、彈性座封閘閥
YX741X-10/16Q可調式減壓穩壓閥主要零部件材料：
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | 球墨鑄鐵 |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
YX741X-10/16Q可調式減壓穩壓閥性能：
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 |
YX741X-10/16Q可調式減壓穩壓閥主要外形連接尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | |
H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1037 | 1264 | 1294 | 1324 | 1600 |

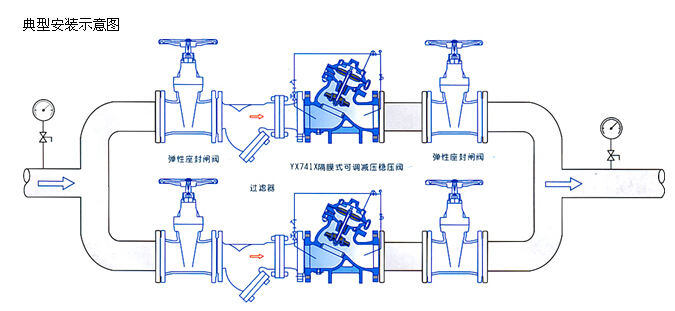

YX741X-10/16Q可調式減壓穩壓閥安裝示意圖：
訂貨須知：
一、①YX741X-10/16Q可調式減壓穩壓閥產品名稱與型號②YX741X-10/16Q可調式減壓穩壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定YX741X-10/16Q可調式減壓穩壓閥型號，請按YX741X-10/16Q可調式減壓穩壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
