YX741X-25C鑄鋼可調式減壓穩壓閥
| 產品名稱： | YX741X-25C鑄鋼可調式減壓穩壓閥 |
| 產品型號： | YX741X-25C |
| 產品分類： | 減壓閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
YX741X-25C可調式減壓穩壓閥概述：
安裝在高層建筑給水系統以及其它給水系統的管道上，將較高的上游壓力降為符合要求的下游使用壓力。YX741X可調減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。主要用于高層建筑和工礦企業以及醫藥、食品等領域的管路系統中，將較高的上游壓力降為符合要求的下游正常使用壓力。
YX741X-25C可調式減壓穩壓閥工作原理：
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
YX741X-25C可調式減壓穩壓閥結構特點：
1、減壓效果可靠。出口壓力不受進口壓力及流量變化的影響，既可減動壓，又可減靜壓。
2、調試操作方便。只需調節先導閥的調節螺釘．就能獲得精確、穩定的出口壓力。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。
YX741X-25C可調式減壓穩壓閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保
YX741X-25C可調式減壓穩壓閥執行標準：
設計規范：QB/T219
結構長度：QB/T219
試驗與檢驗：GB/T13927
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSIB16.5
產品標識：GB/T12220
供貨規范：JB/T7928

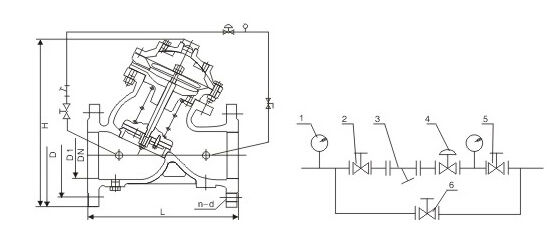

YX741X-25C可調式減壓穩壓閥結構圖：
1、壓力表
2、彈性座封閘閥
3、過濾器
4、可調試減壓穩壓閥
5、彈性座封閘閥
6、彈性座封閘閥
YX741X-25C可調式減壓穩壓閥主要零部件材料：
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | 鑄鋼 |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
YX741X-25C可調式減壓穩壓閥技術參數：
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
2.5 | 3.75 | 2.75 | 0.2-2.0 | 水 | 0-80 |
YX741X-25C可調式減壓穩壓閥主要外形尺寸：
公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 203 | 216 | 241 | 292 | 330 | 415 | 457 | 533 | 610 |
公稱通徑DN(mm) | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 686 | 762 | 864 | 914 | 1067 | 1300 | 1450 | 1650 | 1800 |

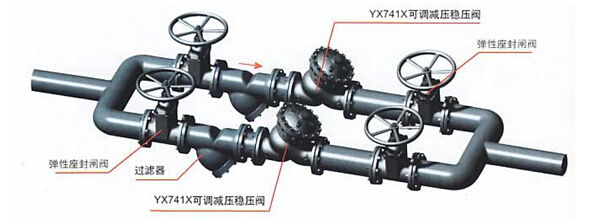

YX741X-25C可調式減壓穩壓閥安裝示意圖：
訂貨須知：
一、①YX741X-25C可調式減壓穩壓閥產品名稱與型號②YX741X-25C可調式減壓穩壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定YX741X-25C可調式減壓穩壓閥型號，請按YX741X-25C可調式減壓穩壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
