Y416-10/16減壓穩壓閥
| 產品名稱： | Y416-10/16減壓穩壓閥 |
| 產品型號： | Y416-10/16 |
| 產品分類： | 減壓閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Y416-10/16減壓穩壓閥概述：
Y416X減壓穩壓閥的調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
Y416-10/16減壓穩壓閥特點：
由于采用了閥后壓力反饋機構，工作中既減動壓、也減靜壓，既可水平安裝，也可垂直安裝。在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生產中需要減壓的場合。如：壓縮空氣、低溫蒸氣、油類等。
Y416-10/16減壓穩壓閥流量系數（Cv）:
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y416-10/16減壓穩壓閥主要零部件材料 :
零件名稱 | Y416直接作用彈簧薄膜式減壓穩壓閥零件材料 |
閥體 閥蓋 底蓋 | HT200、WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
Y416-10/16減壓穩壓閥性能參數:
Y416減壓穩壓閥公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
*：殼體試驗不包括膜片、閥蓋 | |||
Y416-10/16減壓穩壓閥安裝維護說明：
1.供水管道有機械污物時閥前應安裝過濾器。
2.調整壓力需在靜壓狀態下進行，順時針?lè )较蛐D調節螺桿，閥后壓力增加，逆時針?lè )较蛐D閥后壓力降低，調好所需壓力將鎖母堅固。如果調壓過程中閥后壓力超過設定值，需將閥后壓力泄掉，重新調整。
3.在管網中安裝時，應注意水流方向與閥體箭頭一致。
4.此閥可水平安裝亦可垂直安裝其性能不變,但位置要方便維修。
5.如發現減壓閥不減靜壓時，可將閥前截門連續開關數次沖洗截流口，如無效再檢查膜片、密封墊和“O”型圈有無損壞。
6.如安裝在不經常使用的管路系統。應每三個月通水試壓一次。

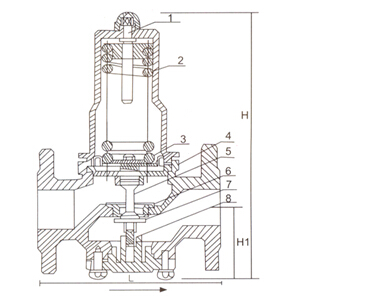

Y416-10/16減壓穩壓閥結構圖：
Y416-10/16減壓穩壓閥主要連接尺寸：
公稱通徑DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |

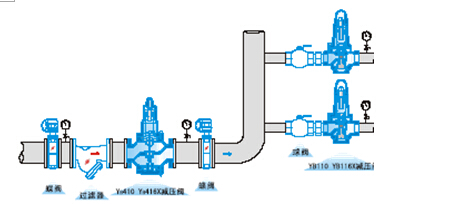

Y416-10/16減壓穩壓閥安裝示意圖:
訂貨須知：
一、①Y416-10/16減壓穩壓閥產品名稱與型號②Y416-10/16減壓穩壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y416-10/16減壓穩壓閥型號，請按Y416-10/16減壓穩壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
