Y43H-10/16/25C蒸汽式減壓閥
| 產品名稱： | Y43H-10/16/25C蒸汽式減壓閥 |
| 產品型號： | Y43H-10/16/25C |
| 產品分類： | 減壓閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Y43H-10/16/25C蒸汽式減壓閥概述：
蒸汽減壓閥屬于先導活塞式蒸汽減壓閥，由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
主要用于蒸汽管路，起減壓穩壓作用。
Y43H-10/16/25C蒸汽式減壓閥原理：
Y43H活塞式蒸汽減壓閥適用于蒸汽、空氣介質管路上，活塞式蒸汽減壓閥使用于氧氣、空氣介質管路上。通過調節將使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠截肢本身能量可自動保持出口壓力在一定范圍內但進口壓力和出口壓力之差必須≥0.2MPa/cm2。
Y43H-10/16/25C蒸汽式減壓閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保
Y43H-10/16/25C蒸汽式減壓閥連接形式:
法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5

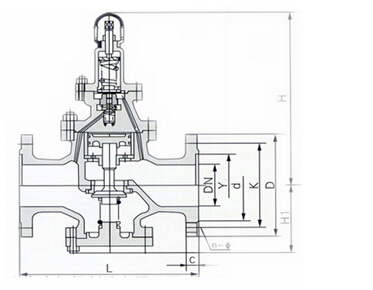

Y43H-10/16/25C蒸汽式減壓閥結構圖：
Y43H-10/16/25C蒸汽式減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | GB12245-1989 | |||||
*：殼體試驗不包括膜片、頂蓋
Y43H-10/16/25C蒸汽式減壓閥主要零件材料：
零件名稱 | 材料 | 零件名稱 | 材料 |
閥體、閥蓋、下閥蓋 | 灰鑄鐵、鑄鋼 | 付閥瓣彈簧、主閥瓣彈簧 | 鉻釩鋼 |
付閥瓣、付閥座、主閥瓣、主閥座、膜片、活塞 | 不銹鋼 | 調節彈簧 | 硅錳鋼 |
活塞環 | 合金鑄鐵 |
Y43H-10/16/25C蒸汽式減壓閥外形尺寸：
單位：mm
公稱通徑 | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
Y43H-10/16/25C蒸汽式減壓閥外形尺寸(PN6.4-16.0)：
單位：mm
公稱通徑 | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
訂貨須知：
一、①Y43H-10/16/25C蒸汽式減壓閥產品名稱與型號②Y43H-10/16/25C蒸汽式減壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y43H-10/16/25C蒸汽式減壓閥型號，請按Y43H-10/16/25C蒸汽式減壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
