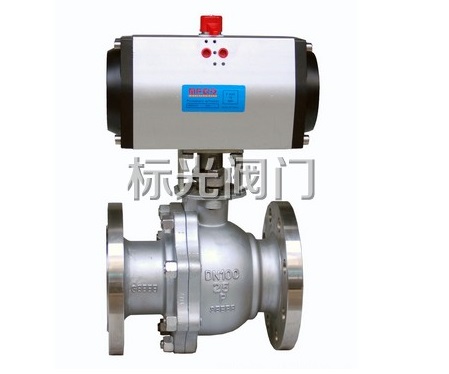

Q641F/Y-16-40C/P氣動球閥
| 產品名稱： | Q641F/Y-16-40C/P氣動球閥 |
| 產品型號： | Q641F/Y-16-40C/P |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q641F/Y-16-40C/P氣動球閥概述:
Q641F/Y-16-40C/P氣動球閥是氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強PTFE塑料(Q641F)、金屬堆焊鈷基(Q641Y)，公稱壓力PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。氣動法蘭球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。選用不同的材質，氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
Q641F/Y-16-40C/P氣動球閥特點:
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，(手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。)

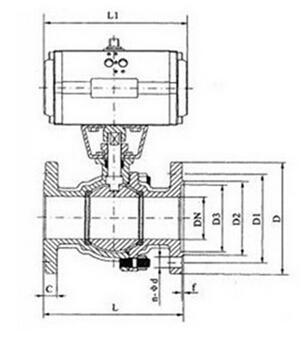

Q641F/Y-16-40C/P氣動球閥結構圖:
Q641F/Y-16-40C/P氣動球閥主要用途：
氣動球閥廣泛適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
Q641F/Y-16-40C/P氣動球閥氣動執行器：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）。
Q641F/Y-16-40C/P氣動球閥附件的選項 :
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
Q641F/Y-16-40C/P氣動球閥執行標準:
1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、檢驗主試驗：JB/T9092、API598。
Q641F/Y-16-40C/P氣動球閥性能規范：
公稱通徑DN（mm） | 15-250 | |||
公稱壓力PN（MPa) | 1.6 | |||
公稱壓力PS（MPa) | 強度試驗 | 2.4 | ||
密封試驗 | 1.76 | |||
材料\材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封圈 | 增強聚四氟乙烯對位聚苯 | |||
填料 | 聚四氟乙烯柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28℃～300℃ | |||
執行器 | 型號 | BAW系列、GT系列、SW系列 | ||
氣源壓力 | 0.4-0.7Mpa | |||
Q641F/Y-16-40C/P氣動球閥閥座密封材料溫度額定值：
代號 | 材料 | 適用溫度(℃) |
F | 增強聚四氟乙烯 | -40～180 |
P | 對位聚苯 | -40～300 |
N | 尼龍 | -20～80 |
Y | 硬質合金 | -40～425 |
Q641F/Y-16-40C/P氣動球閥零件材料:
型號 | 材料 | |||
閥體 | 球體、閥桿 | 密封圈 | 填料、墊圈 | |
Q941Y-16C | WCB | 2Cr13 | 特種硬化材料 | 柔性石墨環、柔性石墨纏繞墊 |
Q941Y-25 | ||||
Q941Y-40 | ||||
Q941Y-63 | ||||
Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
Q941Y-25P | ||||
Q941Y-40P | ||||
Q941Y-63P | ||||
Q941Y-16R | CF8(304) | 0Cr18Ni9(304) | ||
Q941Y-25R | ||||
Q941Y-40R | ||||
Q941Y-63R | ||||
Q641F/Y-16-40C/P氣動球閥連接尺寸：
公稱通徑DN(mm) | 尺寸 | 執行器型號 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
訂貨須知：
一、①Q641F/Y-16-40C/P氣動球閥產品名稱與型號②Q641F/Y-16-40C/P氣動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q641F/Y-16-40C/P氣動球閥型號，請按Q641F/Y-16-40C/P氣動球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
