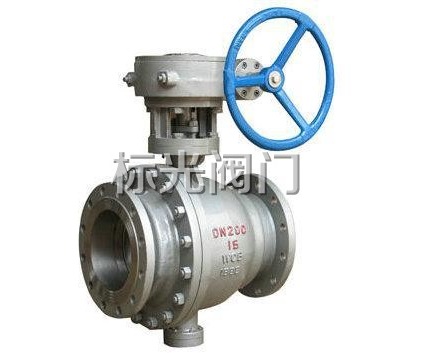

Q347F-16-40C鑄鋼固定球閥
| 產品名稱： | Q347F-16-40C鑄鋼固定球閥 |
| 產品型號： | Q347F-16-40C |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q347F-16-40C鑄鋼固定球閥介紹:
Q347F鑄鋼固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會(huì )使球體向閥座移動，因而閥座不會(huì )承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。此閥一般水平安裝。
固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
Q347F-16-40C鑄鋼固定球閥特點:
兩分式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛
Q347F-16-40C鑄鋼固定球閥產品用途：
適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q347F-16-40C鑄鋼固定球閥結構圖:
Q347F-16-40C鑄鋼固定球閥主要技術參數:
試驗壓力 | 公稱壓力(Mpa) | 壓力級(Class) | JIS(Mpa) | |||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | 900 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||||
工作溫度 | PTFE≤150℃PPL≤300℃碳纖≤350℃ | |||||||||||
適用介質 | C：水、油、蒸氣P：硝酸類（溫度≤200℃）R：醋酸類（溫度≤200℃） | |||||||||||
Q347F-16-40C鑄鋼固定球閥主要零部件材料:
零件名稱 | 材料 | |||
材料代號 | C | L | P | R |
| WCB | ZGOOCr17Ni14Mo2 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封面 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
螺柱螺母 | 3535CrMoA(B7)45(2H) | 2Cr13(420)1Cr18Ni91Cr17Ni2(431) | ||
填料 | V型PTFE、柔性石墨 | |||
Q347F-16-40C鑄鋼固定球閥主要外形與連接尺寸:
公稱壓力 | 公稱 | L | H(mm) | 重量 | ||||||||||
mm | mm | Q47 | Q347 | Q647 | Q947 | Q47 | Q347 | Q647 | Q947 | Q67 | Q367 | Q667 | Q967 | |
4.0 | 100 | 305 | 178 | 416 | 470 | 55 | 90 | 110 | 80 | 85 | 105 | |||
125 | 381 | 252 | 542 | 520 | 80 | 120 | 145 | 75 | 115 | 140 | ||||
150 | 403 | 205 | 572 | 538 | 140 | 170 | 205 | 125 | 155 | 190 | ||||
200 | 502 | 398 | 736 | 580 | 220 | 250 | 275 | 200 | 230 | 255 | ||||
250 | 568 | 495 | 890 | 637 | 365 | 310 | 335 | 340 | 295 | 310 | ||||
300 | 648 | 580 | 910 | 684 | 530 | 485 | 475 | 500 | 455 | 445 | ||||
350 | 762 | 625 | 1020 | 796 | 740 | 600 | 600 | 695 | 555 | 545 | ||||
400 | 838 | 720 | 1080 | 842 | 900 | 955 | 895 | 845 | 900 | 840 | ||||
450 | 914 | 770 | 1120 | 874 | 1170 | 1250 | 1105 | 1105 | 1195 | 1045 | ||||
500 | 991 | 840 | 1150 | 904 | 1340 | 1550 | 1360 | 1270 | 1480 | 1290 | ||||
600 | 1143 | 1050 | 1210 | 1120 | 1580 | 1740 | 1495 | 1480 | 1680 | 1405 | ||||
700 | 1245 | 110 | 1300 | 1218 | 1885 | 2000 | 1850 | 1785 | 1900 | 1750 | ||||
800 | 1397 | 1150 | 1460 | 1328 | 2190 | 2310 | 2050 | 2070 | 2200 | 1930 | ||||
訂貨須知：
一、①Q347F-16-40C鑄鋼固定球閥 產品名稱與型號②Q347F-16-40C鑄鋼固定球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q347F-16-40C鑄鋼固定球閥型號，請按Q347F-16-40C鑄鋼固定球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
