HS41X-10/16P-B不銹鋼防污隔斷閥
| 產品名稱： | HS41X-10/16P-B不銹鋼防污隔斷閥 |
| 產品型號： | HS41X-10/16P-B |
| 產品分類： | 防污隔斷閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
HS41X-10/16P-B不銹鋼防污隔斷閥概述：
HS41X-10/16P-B不銹鋼防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
HS41X-10/16P-B不銹鋼防污隔斷閥工作原理：
HS41XA帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。

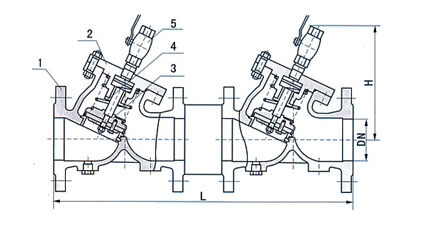

HS41X-10/16P-B不銹鋼防污隔斷閥結構圖：
HS41X-10/16P-B不銹鋼防污隔斷閥用途：
產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。
HS41X-10/16P-B不銹鋼防污隔斷閥主要技術參數：
公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 |
1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
HS41X-10/16P-B不銹鋼防污隔斷閥主要零件材質如下：
零件名稱 | 材質 |
閥體、閥蓋 | 不銹鋼 |
閥瓣 | 不銹鋼、丁腈橡膠 |
閥桿 | 鋁青銅、鉻不銹鋼 |
膜片 | 丁腈橡膠 |
膜片壓板 | 不銹鋼 |
彈簧 | 不銹鋼 |
HS41X-10/16P-B不銹鋼防污隔斷閥主要外形及安裝尺寸：
型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |

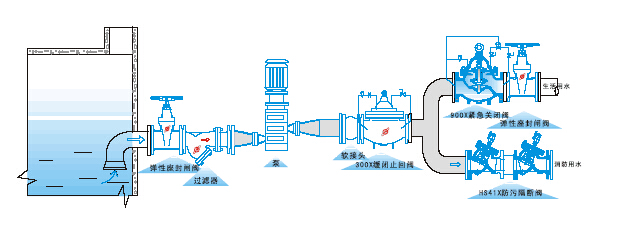

HS41X-10/16P-B不銹鋼防污隔斷閥安裝及應用：
1、普通型可以垂直、水平安裝。
2、安全型水平安裝，地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面高度大于300mm，并不被水或雜物所淹沒。
3、安裝地哉應設排水設施。
4、閥前應裝閘閥（蝶閥）及橡膠軟件接頭（或伸縮器），閥后裝閘閥（蝶閥），水質差時閥前應安裝過濾器。
訂貨須知：
一、①HS41X-10/16P-B不銹鋼防污隔斷閥產品名稱與型號②HS41X-10/16P-B不銹鋼防污隔斷閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HS41X-10/16P-B不銹鋼防污隔斷閥型號，請按HS41X-10/16P-B不銹鋼防污隔斷閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
