HS41X-10/16C-B鑄鋼防污隔斷閥

產品名稱：	HS41X-10/16C-B鑄鋼防污隔斷閥
產品型號：	HS41X-10/16C-B
產品分類：	防污隔斷閥
咨詢電話：	13120937397
報價 QQ：	408823840

HS41X-10/16C-B鑄鋼防污隔斷閥概述：
防污隔斷閥是根據目前供水管網，因回流造成嚴重污染情況；我單位引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新疑水力控制閥門，以確保生活飲用的衛生和安全，以填補國內閥門領域的空白。

HS41X-10/16C-B鑄鋼防污隔斷閥結構：
本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。 第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型為兩個止回閥串聯而成，無安全排水。

HS41X-10/16C-B鑄鋼防污隔斷閥工作原理：
普通型：為二個止回閥串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。其安全可靠性相對差些，工作原理較簡單。 安全型：防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
1、HS41X防污隔斷閥正常供水
a、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與第一級止回閥出口第二級止回閥進口相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水：
b、當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
c、如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
2、HS41X防污隔斷閥密封失靈
防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會(huì )倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓;此時，如第一級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會(huì )倒流地一級止回閥。
3、HS41X防污隔斷閥供水壓力
供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

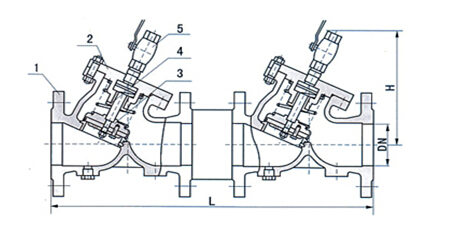

HS41X-10/16C-B鑄鋼防污隔斷閥結構圖：

HS41X-10/16C-B鑄鋼防污隔斷閥主要部件材料：

HS41X-10/16C-B鑄鋼防污隔斷閥連接尺寸：

單位：mm

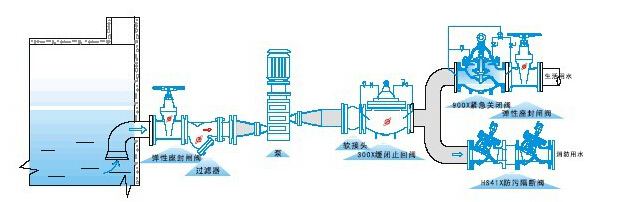

HS41X-10/16C-B鑄鋼防污隔斷閥安裝示意圖：

訂貨須知：

一、①HS41X-10/16C-B鑄鋼防污隔斷閥產品名稱與型號②HS41X-10/16C-B鑄鋼防污隔斷閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定HS41X-10/16C-B鑄鋼防污隔斷閥型號，請按HS41X-10/16C-B鑄鋼防污隔斷閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
