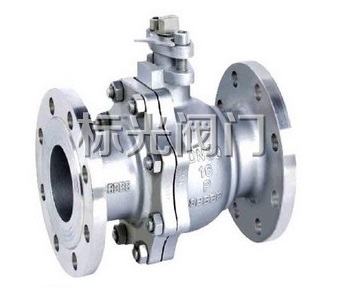

Q41F-10/16/25P不銹鋼手動球閥
| 產品名稱： | Q41F-10/16/25P不銹鋼手動球閥 |
| 產品型號： | Q41F-10/16/25P |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q41F-10/16/25P不銹鋼手動球閥概述：
Q41型不銹鋼法蘭球閥具有流量大、結構簡單、密封可靠、維護方便等特點，閥體材料主要有304、304L、316、316L及雙相鋼等不銹鋼材質，可應用于水、油品以及腐蝕性介質，不易被介質沖蝕，在各行業得到廣泛的應用。
Q41F-10/16/25P不銹鋼手動球閥用途：
在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產中;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
Q41F-10/16/25P不銹鋼手動球閥結構特征：
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

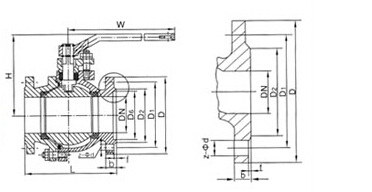

Q41F-10/16/25P不銹鋼手動球閥結構圖：
Q41F-10/16/25P不銹鋼手動球閥性能參數：
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm1/2"～10"
主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。
Q41F-10/16/25P不銹鋼手動球閥技術規范：
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSIB16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSIB16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSIB16.10 |
連接法蘭 | GB/T9113 | ANSIB16.5、B16.47 | |
對焊端 | GB/T12224 | ANSIB16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
Q41F-10/16/25P不銹鋼手動球閥主要零部件：
閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本體材料 | 柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304F316 | 柔性石墨 編結石墨 | -29-425℃ | 水、蒸汽、油品 |
WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
WC9 | 25Cr2MoV | 25Cr2MoV | |||||
LCB | 304 | 304 | -46-354℃ | ||||
CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
CF3 | 304L | 304L | |||||
CF8M | 316 | 316 | |||||
CF3M | 316L | 316L |
Q41F-10/16/25P不銹鋼手動球閥主要外形連接尺寸：
DN | PN1.6MPa | PN2.5MPa | ||||||||||||||||
D1 | D2 | D | f | b | n-b | L | H | W | D1 | D2 | D | f | b | n-b | L | H | W | |
15 | 45 | 65 | 95 | 2 | 14 | 4-14 | 130 | 75 | 130 | 45 | 65 | 95 | 2 | 14 | 4-14 | 130 | 75 | 130 |
20 | 55 | 75 | 105 | 2 | 14 | 4-14 | 140 | 84 | 170 | 55 | 75 | 105 | 2 | 14 | 4-14 | 140 | 84 | 170 |
25 | 65 | 85 | 115 | 2 | 14 | 4-14 | 150 | 90 | 170 | 65 | 85 | 115 | 2 | 14 | 4-14 | 150 | 90 | 170 |
32 | 78 | 100 | 135 | 3 | 16 | 4-18 | 165 | 107 | 200 | 78 | 100 | 135 | 2 | 16 | 4-18 | 165 | 107 | 200 |
40 | 85 | 110 | 145 | 3 | 16 | 4-18 | 180 | 127 | 250 | 85 | 110 | 145 | 3 | 16 | 4-18 | 180 | 127 | 250 |
50 | 100 | 125 | 160 | 3 | 16 | 4-18 | 200 | 140 | 250 | 100 | 125 | 160 | 3 | 20 | 4-18 | 200 | 140 | 250 |
65 | 120 | 145 | 180 | 3 | 18 | 4-18 | 220 | 164 | 350 | 120 | 145 | 180 | 3 | 22 | 8-18 | 220 | 164 | 350 |
80 | 135 | 160 | 195 | 3 | 20 | 8-18 | 250 | 177 | 350 | 135 | 160 | 195 | 3 | 22 | 8-18 | 250 | 177 | 350 |
100 | 155 | 180 | 215 | 3 | 20 | 8-18 | 280 | 206 | 420 | 160 | 190 | 230 | 3 | 24 | 8-23 | 280 | 206 | 420 |
125 | 185 | 210 | 245 | 3 | 22 | 8-18 | 320 | 292 | 700 | 188 | 220 | 270 | 3 | 28 | 8-25 | 320 | 292 | 700 |
150 | 210 | 240 | 280 | 3 | 24 | 8-23 | 360 | 320 | 1000 | 218 | 250 | 300 | 3 | 30 | 8-25 | 360 | 320 | 1000 |
200 | 265 | 295 | 335 | 3 | 26 | 12-23 | 400 | 365 | 1300 | 278 | 310 | 360 | 3 | 34 | 12-25 | 400 | 365 | 1300 |
250 | 320 | 355 | 405 | 3 | 30 | 12-25 | 533 | 420 | 1800 | 330 | 370 | 425 | 3 | 36 | 12-30 | 533 | 420 | 1800 |
訂貨須知：
一、①Q41F-10/16/25P不銹鋼手動球閥產品名稱與型號②Q41F-10/16/25P不銹鋼手動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F-10/16/25P不銹鋼手動球閥型號，請按Q41F-10/16/25P不銹鋼手動球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
