Q41F-10/16/25C鑄鋼手動球閥
| 產品名稱： | Q41F-10/16/25C鑄鋼手動球閥 |
| 產品型號： | Q41F-10/16/25C |
| 產品分類： | 法蘭球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q41F-10/16/25C鑄鋼手動球閥概述：
Q41F-10/16/25C鑄鋼手動球閥用于截斷或接通管路中的介質，選用不同的材質，法蘭球閥可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
Q41F-10/16/25C鑄鋼手動球閥優點：
1．閥流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
Q41F-10/16/25C鑄鋼手動球閥標準：
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
Q41F-10/16/25C鑄鋼手動球閥用途：
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
Q41F-10/16/25C鑄鋼手動球閥性能參數：
試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
介質 | 水 | 氣 | |||
單位 | MPa | MPa | MPa | MPa | |
公稱壓力PN(MPa) | 1.6 | 2.4 | 18 | 18 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
Q41F-10/16/25C鑄鋼手動球閥主要零部件：
名稱 | 材料 | |
閥體/閥蓋 | WCB | |
球體 | WCBHCr | |
閥桿 | 2Cr13 | |
閥座 | PTFE/PPL | |
填料/墊片 | PTFE/PPL | 石墨 |
螺栓 | 不銹鋼 | 35CrMoA |
螺母 | 不銹鋼 | 45、35CrMoA |
手柄 | 鑄鋼 | |
Q41F-10/16/25C鑄鋼手動球閥主要外形尺寸：
Q41F-16C鑄鋼法蘭球閥：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Q41F-25C鑄鋼法蘭球閥：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |

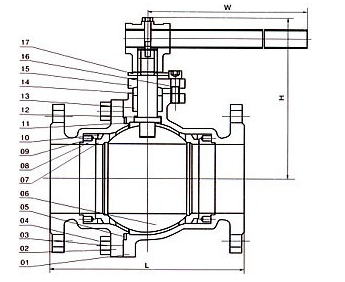

Q41F-10/16/25C鑄鋼手動球閥結構圖：
訂貨須知：
一、①Q41F-10/16/25C鑄鋼手動球閥產品名稱與型號②Q41F-10/16/25C鑄鋼手動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F-10/16/25C鑄鋼手動球閥型號，請按Q41F-10/16/25C鑄鋼手動球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
