HH77X-10/16Q蝶形止回閥
| 產品名稱： | HH77X-10/16Q蝶形止回閥 |
| 產品型號： | HH77X-10/16Q |
| 產品分類： | 給排水用止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
HH77X-10/16Q蝶形止回閥概述:
HH77X蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。
HH77X-10/16Q蝶形止回閥適用范圍：
該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。所以適用于高層建筑給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還適用于污水管網。

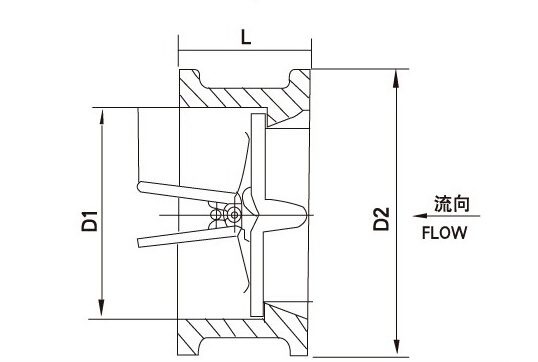

HH77X-10/16Q蝶形止回閥結構圖:
HH77X-10/16Q蝶形止回閥特點:
1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏。
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失小。
3、結構長度短，剛性好，安裝方便。
4、主要零部件材質可選范圍寬，使用介質范圍廣。
HH77X-10/16Q蝶形止回閥主要零件材料：
型號 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
HH77X-10 | QT450 | QT450、304 、鋁青銅 | 2Cr13 | 50Cr | 橡膠 （BUNA-N） Rubber （BUNA-N） |
HH77X-16 |
HH77X-10/16Q蝶形止回閥主要技術參數：
型號 | 公稱壓力PN(MPa) | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 最高工作壓力 |
HH77X-10 | 1.0 | 1.5 | 1.1 | 1.0 |
HH77X-16 | 1.6 | 2.4 | 1.76 | 1.6 |
HH77X-10/16Q蝶形止回閥主要外形尺寸：
公稱通徑 | L | D2 | D3 | |
H77X | H77H、H77Y、H77W | |||
50 | 43 | 100 | 43 | 46 |
80 | 64 | 105 | 7l | 80 |
100 | 64 | 155 | 91 | 94 |
125 | 70 | 185 | 115 | 118 |
150 | 76 | 210 | 14l | 145 |
200 | 89 | 265 | 191 | 200 |
250 | 114 | 320 | 230 | 250 |
300 | 114 | 375 | 290 | 300 |
350 | 127 | 435 | 340 | 340 |
400 | 140 | 485 | 376 | 390 |
450 | 152 | 545 | 427 | 427 |
500 | 152 | 608 | 479 | 490 |
600 | 178 | 718 | 579 | 588 |
700 | 229 | 800 | 675 | 686 |
800 | 241 | 905 | 774 | 784 |
900 | 241 | 1005 | 875 | - |
1000 | 300 | 1115 | 974 | - |
1200 | 360 | 1325 | 1165 | - |
訂貨須知：
一、①HH77X-10/16Q蝶形止回閥產品名稱與型號②HH77X-10/16Q蝶形止回閥
口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HH77X-10/16Q蝶形止回閥型號，請按HH77X-10/16Q蝶形止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
