HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥
| 產品名稱： | HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥 |
| 產品型號： | HH46X/HH48X/HH49X-10/16 |
| 產品分類： | 給排水用止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥概述：
HH46X/HH48X/HH49X微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。

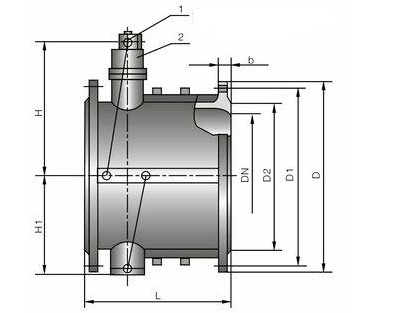

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構圖：
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥性能規范：
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60秒
適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要零件材質：
| 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要技術參數：
| 公稱壓力 | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度 | 適用介質 | 緩閉時間 |
HH46X | 1.0 | 1.5 | 1.1 | ≤80 | 海水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥外型連接尺寸：
（法蘭連接尺寸：按JB/T79-94標準）
| 公稱通徑 | 尺寸 | 公稱壓力 | 公稱通徑 | 尺寸 | ||||
L | H | H1 | L | H | H1 | ||||
1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||

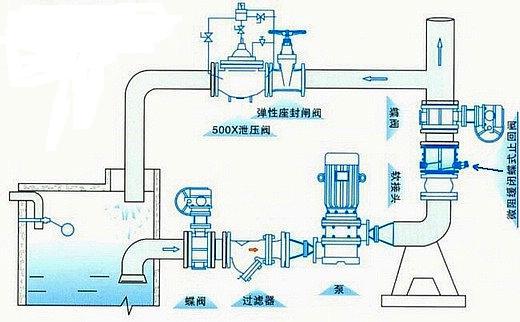

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥安裝示意圖：
訂貨須知：
一、①HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥產品名稱與型號②HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型號，請按HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
