D343X-10/16Q法蘭軟密封偏心蝶閥
| 產品名稱： | D343X-10/16Q法蘭軟密封偏心蝶閥 |
| 產品型號： | D343X-10/16Q |
| 產品分類： | 法蘭蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D343X-10/16Q法蘭軟密封偏心蝶閥概述：
法蘭蝶閥密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
D343X-10/16Q法蘭軟密封偏心蝶閥工作特點：
1、結構簡單，外形尺寸小，結構長度短，體積小，重量輕;
2、全開時閥座通道有效流通面積較大，流體阻力較小；
3、密封面材料采用丁晴橡膠，密封性能好；
4、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力；
5、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
D343X-10/16Q法蘭軟密封偏心蝶閥工作原理：
閥座采用合成橡膠，關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證蝶閥的密封。
D343X-10/16Q法蘭軟密封偏心蝶閥用途和適用范圍：
法蘭蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

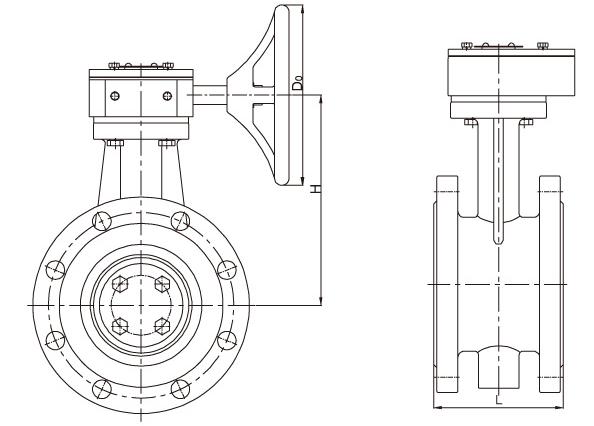

D343X-10/16Q法蘭軟密封偏心蝶閥結構圖：
D343X-10/16Q法蘭軟密封偏心蝶閥的主要零件材料：
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 |
D343X-10/16Q | QT450 | QT450 | 2Cr13 | 丁腈橡膠 |
D343X-10/16Q法蘭軟密封偏心蝶閥主要技術參數：
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
D343X-10/16Q | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
1.6 | 2.4 | 1.76 | |||
D343X-10/16Q法蘭軟密封偏心蝶閥外形尺寸：
公稱通徑DN(mm) | 尺寸 | |||
L | D0 | H | ||
50 | 108 | 135 | 175 | |
65 | 112 | 135 | 175 | |
80 | 114 | 135 | 190 | |
100 | 127 | 160 | 200 | |
125 | 140 | 160 | 215 | |
150 | 140 | 160 | 215 | |
200 | 152 | 240 | 310 | |
250 | 165 | 280 | 310 | |
300 | 178 | 320 | 340 | |
350 | 190 | 320 | 355 | |
400 | 216 | 320 | 535 | |
450 | 222 | 320 | 540 | |
500 | 229 | 360 | 590 | |
600 | 267 | 360 | 650 | |
700 | 292 | 360 | 710 | |
800 | 318 | 400 | 815 | |
900 | 330 | 400 | 870 | |
1000 | 410 | 400 | 940 | |
1200 | 470 | 400 | 1020 | |
1400 | 530 | 400 | 1270 | |
訂貨須知：
一、①D343X-10/16Q法蘭軟密封偏心蝶閥產品名稱與型號②D343X-10/16Q法蘭軟密封偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D343X-10/16Q法蘭軟密封偏心蝶閥型號，請按D343X-10/16Q法蘭軟密封偏心蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
