D343H-10/16/25/40C法蘭硬密封偏心蝶閥
| 產品名稱： | D343H-10/16/25/40C法蘭硬密封偏心蝶閥 |
| 產品型號： | D343H-10/16/25/40C |
| 產品分類： | 法蘭蝶閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
D343H-10/16/25/40C法蘭硬密封偏心蝶閥概述：
D343H-10/16/25/40C法蘭硬密封偏心蝶閥公稱壓力范圍為PN10~PN40。多層次金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
D343H-10/16/25/40C法蘭硬密封偏心蝶閥特點：
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
D343H-10/16/25/40C法蘭硬密封偏心蝶閥用途適用范圍：
已被廣泛應用于石化、電廠、鋼廠、冶金、石油、、食品食品、化工、飲料、醫藥、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。

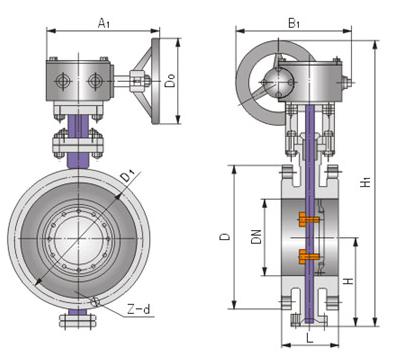

D343H-10/16/25/40C法蘭硬密封偏心蝶閥結構圖：
D343H-10/16/25/40C法蘭硬密封偏心蝶閥零件材料：
零件名稱 | 材料 |
閥體 | 鑄鋼 |
蝶板 | 鑄鋼 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
D343H-10/16/25/40C法蘭硬密封偏心蝶閥性能參數：
型號 | D343H-10C | D343H-10P | D343H-10R | |
工作壓力（MPa） | 1.0~4.0 | |||
適用溫度（℃） | ≤425 | ≤200 | ||
適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
閥桿 | 2Cr13 | 304 | 316L | |
閥體密封面 | 堆焊507 | － | － | |
蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
填料 | 柔性石墨 | PTFE | PTFE | |
D343H-10/16/25/40C法蘭硬密封偏心蝶閥主要外形和連接尺寸：
公稱通徑 | 結構長度 | 外形尺寸（參考值） | 連接尺寸（標準值） | |||||||||||||
L | H | Dt343H | Dt643H | Dt943H | PN4.0MPa | |||||||||||
毫米 | 英寸 | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 530 | 250 | 255 | 165 | 125 | 4-18 | |||
65 | 21/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 1415 | 575 | 714 | 755 | 670 | 20-39 | |||
訂貨須知：
一、①D343H-10/16/25/40C法蘭硬密封偏心蝶閥產品名稱與型號②D343H-10/16/25/40C法蘭硬密封偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D343H-10/16/25/40C法蘭硬密封偏心蝶閥型號，請按D343H-10/16/25/40C法蘭硬密封偏心蝶閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
