Z45H-16/25C鑄鋼法蘭硬密封閘閥
| 產品名稱： | Z45H-16/25C鑄鋼法蘭硬密封閘閥 |
| 產品型號： | Z45H-16/25C |
| 產品分類： | 法蘭硬密封閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z45H-16/25C鑄鋼法蘭硬密封閘閥概述：
Z45H-16/25C鑄鋼法蘭硬密封閘閥是指關閉件（閘板）沿通路中心線的垂直方向移動的閥門，閘閥在管路中主要作切斷用。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
Z45H-16/25C鑄鋼法蘭硬密封閘閥特點：
Z45H低壓暗桿鑄鋼閘閥，替代傳統鑄鐵閥門，結構緊湊、設計合理、閥門剛性好，通道流暢、流量系數大流阻系數小，結構簡單，便于維修。它的密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。
Z45H-16/25C鑄鋼法蘭硬密封閘閥用途：
廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
Z45H-16/25C鑄鋼法蘭硬密封閘閥主要技術參數
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
密封 | 強度 | ||||
Z45H-16C | 1.6 | 1.76 | 2.4 | ≤200℃ | 水、蒸汽、油 |
Z45H-25C | 2.5 | 2.75 | 3.75 | ≤200℃ | 水、蒸汽、油 |

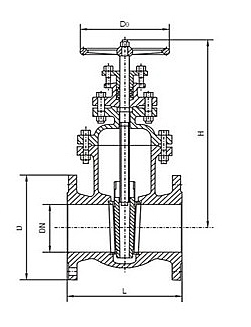

Z45H-16/25C鑄鋼法蘭硬密封閘閥結構圖：
Z45H-16/25C鑄鋼法蘭硬密封閘閥主要外形尺寸
公稱通徑 | 尺寸 | 重量 | |||||||
L | D | D1 | D2 | b | z-φd | H | D0 | ||
50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 |
65 | 195 | 180 | 145 | 120 | 376 | 180 | 20 | ||
80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 |
100 | 230 | 215 | 180 | 155 | 8-18 | 460 | 200 | 50 | |
125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 |
150 | 280 | 280 | 240 | 210 | 8-23 | 567 | 240 | 95 | |
200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 |
250 | 380 | 390 | 350 | 320 | 28 | 8-23 | 800 | 320 | 200 |
300 | 420 | 440 | 400 | 368 | 12-23 | 886 | 400 | 280 | |
350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 |
400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 |
450 | 510 | 615 | 565 | 532 | 20-25 | 1175 | 500 | 590 | |
500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 |
600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 |
700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |
訂貨須知：
一、①Z45H-16/25C鑄鋼法蘭硬密封閘閥產品名稱與型號②Z45H-16/25C鑄鋼法蘭硬密封閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z45H-16/25C鑄鋼法蘭硬密封閘閥型號，請按Z45H-16/25C鑄鋼法蘭硬密封閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
