Z41W-16/25P不銹鋼法蘭硬密封閘閥
| 產品名稱： | Z41W-16/25P不銹鋼法蘭硬密封閘閥 |
| 產品型號： | Z41W-16/25P |
| 產品分類： | 法蘭硬密封閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z41W-16/25P不銹鋼法蘭硬密封閘閥概述
Z41W-16/25P不銹鋼法蘭硬密封閘閥適用于-20～425℃，壓力PN1.0-16Mpa的水、蒸汽、油品、弱腐蝕性介質中，廣泛應用于石油、化工、建筑、城市給排水、火力發電廠等領域做管道的啟閉控制單元和管路上作接通或截斷管路中介質的啟閉裝置。
Z41W-16/25P不銹鋼法蘭硬密封閘閥性能參數：
公稱壓力：1.6-6.4MPa
適用溫度范圍：≤200℃～≤350℃
適用介質：硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
Z41W-16/25P不銹鋼法蘭硬密封閘閥特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小、密封面受介質的忡刷和侵蝕小。
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、開閉較省力。
6、介質流向不受限制,不擾流、不降低壓力。
7、形體簡單,結構長度短，制造工藝性好，適用范圍廣。

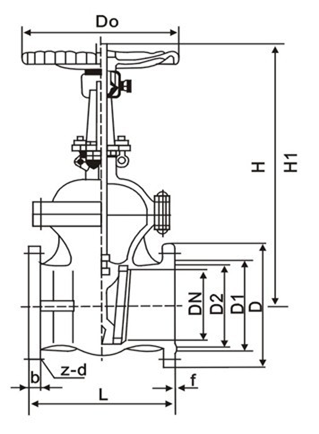

Z41W-16/25P不銹鋼法蘭硬密封閘閥結構圖
Z41W-16/25P不銹鋼法蘭硬密封閘閥執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
Z41W-16/25P不銹鋼法蘭硬密封閘閥主要零件材質
零件名稱 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | |
閥體/閥蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | |
閘板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | |
閥桿 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | |
閥桿螺母 | 鋁青銅 | ||||
填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | |
墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | |
壓蓋 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 | |
螺栓 | 不銹鋼 | ||||
螺母 | 不銹鋼 | ||||
手輪 | 球墨鑄鐵、鑄鋼 | ||||
Z41W-16/25P不銹鋼法蘭硬密封閘閥主要外形連接尺寸
型號 | 公稱壓力(Mpa) | 公稱通徑 | 尺寸 | 重量 | ||||||||
L | D | D1 | D2 | b | Z-фd | H | H1 | D0 | ||||
Z41W-16P | 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 14 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 14 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 16 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 16 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 16 | 4-ф18 | 358 | 430 | 240 | 29 | ||
65 | 265 | 180 | 145 | 120 | 18 | 4-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 215 | 180 | 155 | 20 | 8-ф18 | 500 | 620 | 320 | 63 | ||
125 | 325 | 245 | 210 | 185 | 24 | 8-ф18 | 614 | 756 | 360 | 108 | ||
150 | 350 | 280 | 240 | 210 | 24 | 8-ф23 | 674 | 845 | 360 | 134 | ||
200 | 400 | 335 | 295 | 265 | 26 | 12-ф23 | 818 | 1041 | 400 | 192 | ||
250 | 450 | 405 | 355 | 320 | 30 | 12-ф25 | 969 | 1244 | 450 | 273 | ||
300 | 500 | 460 | 410 | 375 | 30 | 12-ф25 | 1145 | 1474 | 560 | 379 | ||
350 | 550 | 520 | 470 | 435 | 34 | 16-ф25 | 1280 | 1663 | 640 | 590 | ||
400 | 600 | 580 | 525 | 485 | 36 | 16-ф30 | 1450 | 1885 | 720 | 849 | ||
500 | 700 | 705 | 650 | 608 | 44 | 20-ф34 | 1676 | 2181 | 720 | 958 | ||
Z41H-25P | 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 16 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 16 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 18 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 18 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 20 | 4-ф18 | 358 | 430 | 240 | 28 | ||
65 | 265 | 180 | 145 | 120 | 20 | 8-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 22 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 230 | 190 | 160 | 24 | 8-ф23 | 501 | 620 | 320 | 64 | ||
125 | 325 | 270 | 220 | 188 | 28 | 8-ф25 | 614 | 756 | 360 | 105 | ||
150 | 350 | 300 | 250 | 218 | 30 | 8-ф25 | 674 | 845 | 360 | 134 | ||
200 | 400 | 360 | 310 | 278 | 34 | 12-ф25 | 818 | 1041 | 400 | 213 | ||
250 | 450 | 425 | 370 | 332 | 36 | 12-ф30 | 969 | 1244 | 450 | 290 | ||
300 | 500 | 480 | 430 | 390 | 40 | 16-ф30 | 1145 | 1474 | 560 | 399 | ||
350 | 550 | 550 | 490 | 448 | 44 | 16-ф34 | 1280 | 1663 | 640 | 631 | ||
400 | 600 | 610 | 550 | 505 | 48 | 16-ф34 | 1450 | 1885 | 720 | 900 | ||
訂貨須知：
一、①Z41W-16/25P不銹鋼法蘭硬密封閘閥產品名稱與型號②Z41W-16/25P不銹鋼法蘭硬密封閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41W-16/25P不銹鋼法蘭硬密封閘閥型號，請按Z41W-16/25P不銹鋼法蘭硬密封閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
