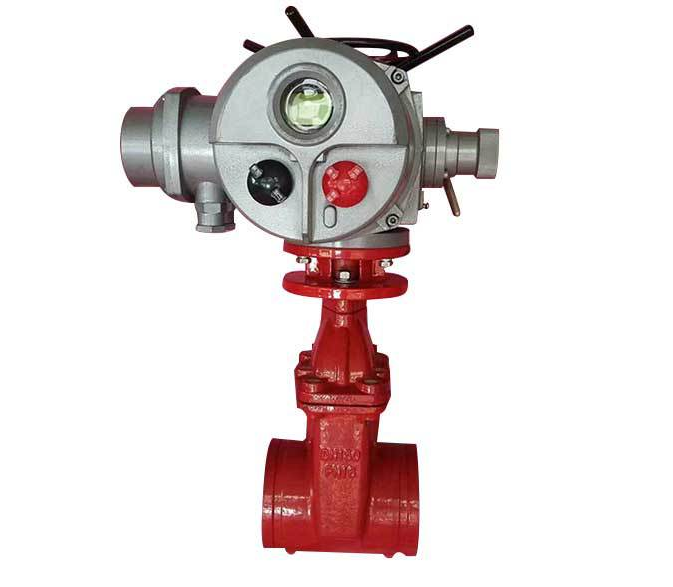

電動溝槽閘閥Z985X-16Q
| 產品名稱： | 電動溝槽閘閥Z985X-16Q |
| 產品型號： | Z985X-16Q |
| 產品分類： | 溝槽閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z985X-16Q電動溝槽閘閥的介紹：
Z985X-16Q電動溝槽閘閥是溝槽閘閥的一種，它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體采用球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
Z985X-16Q電動溝槽閘閥的適用范圍：
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【Z985X-16Q電動溝槽閘閥主要零件材料】
| 主要零件材料 | ||
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 |
| 2 | 閥瓣 | 球鐵，外覆丁腈橡膠 |
| 3 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR |
| 5 | 閥蓋 | 球墨鑄鐵 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 0型密封圈 | NBR |
| 8 | 軸蓋 | 球墨鑄鐵 |
| 9 | 防塵罩 | NBR |
| 10 | 手輪 | 鑄鐵 |
| 11 | 緊固螺母 | 鍍鋅 |
【Z985X-16Q電動溝槽閘閥性能參數】
| 技術參數 | |
| 壓力等級 | 1.0MPa 1.6MPa |
| 密封試驗 | 1.5MPa 2.4MPa |
| 工作溫度 | 0-80℃ |
| 適用介質 | 水、氣等 |
【Z985X-16Q電動溝槽閘閥外形和連接尺寸】
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | |||
BA | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | |||
Z985X | L | 145 | 180 | 180 | 180 | 200 | 240 | 275 | 325 | 355 | ||||
H | 325 | 455 | 455 | 455 | 500 | 620 | 750 | 880 | ||||||
D0 | 180 | 200 | 200 | 200 | 240 | 320 | 320 | 400 | ||||||
Z985X-16Q電動溝槽閘閥的結構特點：
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水
