明桿防護閘閥Z41T/W-10/16Q
| 產品名稱： | 明桿防護閘閥Z41T/W-10/16Q |
| 產品型號： | Z41T/W-10/16Q |
| 產品分類： | 防護閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z41T/W-10/16Q明桿防護閘閥概述：
手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z41T-10Q）、灰鑄鐵（Z41W-10Q），公稱壓力PN10，閥體材料為球墨鑄鐵的閘閥。
Z41T/W-10/16Q明桿防護閘閥用途：
Z41T/W/H-10Q防護閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
Z41T/W-10/16Q明桿防護閘閥主要零件材料：
零件名稱 | 材 料 | ||
Z41T-10Q | Z41W-10Q | Z41H-10Q | |
閥體、閥蓋 | 球墨鑄鐵 | 球墨鑄鐵 | 球墨鑄鐵 |
閘 板 | 球墨鑄鐵＋黃銅 | 球墨鑄鐵 | 球墨鑄鐵＋黃銅 |
閥 桿 | 碳鋼(銅) | 碳鋼(銅) | 碳鋼(銅) |
閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） | 青銅（球鐵） |
手 輪 | 鑄鐵（球鐵） | 鑄鐵（球鐵） | 鑄鐵（球鐵） |
Z41T/W-10/16Q明桿防護閘閥性能規范
型號 | 公稱壓力（MPa） | 試驗壓力 | 適用溫度（℃） | 適用介質 | |
強度（水）（MPa） | 密封（（MPa） | ||||
Z41H-10Q | 1.0 | 1.5 | 1.1 | ≤200 | 蒸氣、水、油品 |
Z4T-10Q | ≤200 | 水、蒸氣 | |||
Z41W-10Q | ≤100 | 油品 | |||

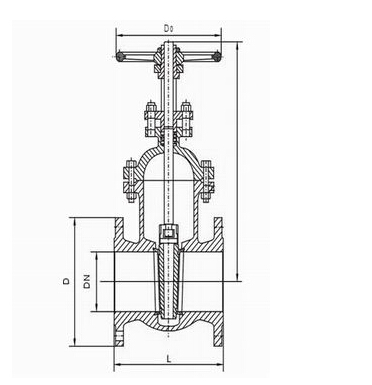

Z41T/W-10/16Q明桿防護閘閥結構圖：
Z41T/W-10/16Q明桿防護閘閥外型尺寸和連接尺寸：
型號 | 公稱通徑 | 尺寸 | 重量（㎏） | |||||||
L | D | D1 | D2 | b-f | z-фd | H | Do | |||
Z41T/W/H | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |
訂貨須知：
一、①Z41T/W-10/16Q產品名稱與型號②Z41T/W-10/16Q口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41T/W-10/16Q型號，請按Z41T/W-10/16Q型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
