Q641F46-10/16C氣動襯氟球閥
| 產品名稱： | Q641F46-10/16C氣動襯氟球閥 |
| 產品型號： | Q641F46-10/16C |
| 產品分類： | 襯氟球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q641F46-10/16C氣動襯氟球閥概述
Q641F46氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q641F46-10/16C氣動襯氟球閥技術參數
設計標準：GB12237-89SNV企標
結構長度：GB12221-89JB1686
法蘭標準：JB/T79GB9113HG20592ANSIB16.5
公稱壓力：1.0、1.6、2.5MPa150Lb
檢驗試驗：JB/T9092-99，電火花檢測
驅動方式：手動、蝸輪、氣動、電動。

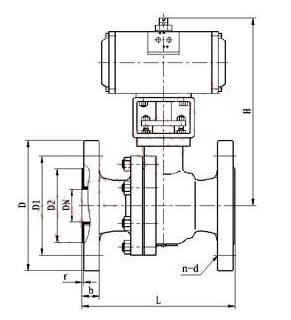

Q641F46-10/16C氣動襯氟球閥結構圖
Q641F46-10/16C氣動襯氟球閥主要零件材料
閥體 | 鑄鐵、鑄鋼、不銹鋼 |
閥芯 | 不銹鋼+聚四氟依稀(F46) |
閥座 | 聚四氟依稀(F46) |
閥桿 | 2Cr13 |
填料 | 柔性石墨、聚四氟依稀 |
支架 | 鑄鐵、鑄鋼、不銹鋼 |
聯軸器 | 25、35、45 |
Q641F46-10/16C氣動襯氟球閥性能指標
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
動作范圍 | 0～90° | |||||||||||||
泄露量Q | 軟密封VI級 | |||||||||||||
基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
回差 | 帶定位器：小于全行程的2% | |||||||||||||
Q641F46-10/16C氣動襯氟球閥主要性能規范
試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級 | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
氣密試驗 | 0.4～0.7MPa | |||||||||
Q641F46-10/16C氣動襯氟球閥主要外形尺寸與連接尺寸：
公稱通徑DN(mm) | 尺寸 | 執行器型號 | ||||||
L | D | D1 | D2 | b | f | n-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
訂貨須知：
一、①Q641F46-10/16C氣動襯氟球閥產品名稱與型號②Q641F46-10/16C氣動襯氟球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q641F46-10/16C氣動襯氟球閥型號，請按Q641F46-10/16C氣動襯氟球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
