Q41F46-10/16C襯氟手柄球閥
| 產品名稱： | Q41F46-10/16C襯氟手柄球閥 |
| 產品型號： | Q41F46-10/16C |
| 產品分類： | 襯氟球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q41F46-10/16C襯氟手柄球閥概述：
Q41F46襯里球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。
Q41F46襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
Q41F46-10/16C襯氟手柄球閥工作原理：
Q41F46系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
Q41F46-10/16C襯氟手柄球閥設計特點：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
Q41F46-10/16C襯氟手柄球閥基本參數：
設計規范：遵循GB12237，API608，API6D
驅動方式：手動、蝸輪傳動、氣動、電動。
公稱壓力：PN1.0～2.5(MPa)
公稱通徑：DN15～350mm
Q41F46-10/16C襯氟手柄球閥用途：
Q41F46型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

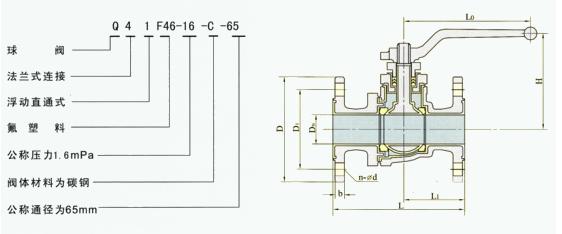

Q41F46-10/16C襯氟手柄球閥結構圖：
Q41F46-10/16C襯氟手柄球閥性能參數
型號 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
工作壓力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
適用溫度（℃） | -10～150 | -20～150 | |||
適用介質 | 腐蝕性介質 | ||||
材料 | 閥體 | 鑄鐵內襯聚四氟乙烯 | 鑄鋼內襯聚四氟乙烯 | ||
球體 | 鑄鋼外包聚四氟乙烯 | ||||
密封圈 | 增強聚四氟乙烯 | 聚四氟乙烯 | |||
填料 | 聚四氟乙烯 | ||||
Q41F46-10/16C襯氟手柄球閥主要外形和連接尺寸
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | ||||
DN(mm) | NPS(inch) | PN1.0MPa | |||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | |||
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | |||
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | |||
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | |||
40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | |||
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | |||
65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | |||
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | |||
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | |||
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | |||
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | |||
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | |||
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | |||
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
訂貨須知：
一、①Q41F46-10/16C襯氟手柄球閥產品名稱與型號②Q41F46-10/16C襯氟手柄球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F46-10/16C襯氟手柄球閥型號，請按Q41F46-10/16C襯氟手柄球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
