J41F46-10/16C襯氟截止閥
| 產品名稱： | J41F46-10/16C襯氟截止閥 |
| 產品型號： | J41F46-10/16C |
| 產品分類： | 襯氟截止閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
J41F46-10/16C襯氟截止閥概述
J41F46襯氟法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。
J41F46-10/16C襯氟截止閥工作原理
J41F46襯氟法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會(huì )發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
J41F46-10/16C襯氟截止閥結構特點
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好、壽命長。
3、啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、更換零件襯里材料可適用各種介質。

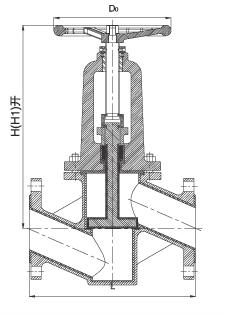

J41F46-10/16C襯氟截止閥結構圖
J41F46-10/16C襯氟截止閥用途
本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN（MPa）1.01.6
J41F46-10/16C襯氟截止閥技術參數及執行標準
直通式 | 直流式 | 角式 | |
公稱通徑 | DN15~250 | ||
公稱壓力(Mpa) | PN1.0、PN1.6、PN2.5 | ||
閥門材料 | 鑄鐵、碳鋼、不銹鋼 | ||
襯里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | ||
適用介質 | 詳見防腐襯里材料 | ||
工作溫度(℃) | |||
設計制造 | GB/T12233-1989、GB/T12235-1989、Q/ZXD01-1999、ANSI16.34 | ||
結構長度 | GB/T12221-1989 | ||
連接法蘭 | JB/T82.1-94、GB/T9113.1-2000 | ||
壓力試驗 | GB/T13927-1992 | ||
傳動方式 | 手動、齒輪傳動、氣動、電動 | ||
J41F46-10/16C襯氟截止閥材料
閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
手輪 | 鑄鐵、碳鋼 |
J41F46-10/16C襯氟截止閥測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
J41F46-10/16C襯氟截止閥主要尺寸參數
公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | L | D | D1 | n-Φd | H1 | H2 | Do | 質量 |
15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | ||
100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | ||
125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | ||
150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | ||
200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | ||
250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | ||
300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
訂貨須知：
一、①J41F46-10/16C襯氟截止閥產品名稱與型號②J41F46-10/16C襯氟截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J41F46-10/16C襯氟截止閥型號，請按J41F46-10/16C襯氟截止閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
