Q11F-16/25C鑄鋼絲口球閥
| 產品名稱： | Q11F-16/25C鑄鋼絲口球閥 |
| 產品型號： | Q11F-16/25C |
| 產品分類： | 絲口球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q11F-16/25C鑄鋼絲口球閥概述：
公稱壓力:1.6-2.5MPa ，適用溫度范圍:-20~232℃~350℃，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程。
Q11F-16/25C鑄鋼絲口球閥應用規范：
公稱壓力：1.6-2.5MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）

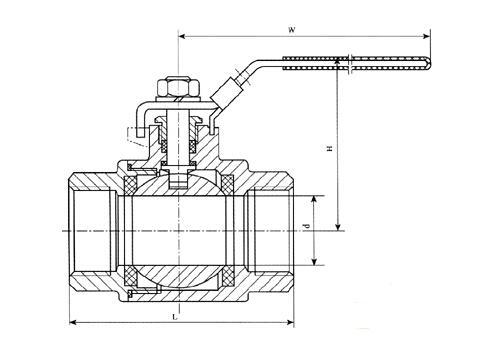

Q11F-16/25C鑄鋼絲口球閥結構圖：
Q11F-16/25C鑄鋼絲口球閥主要零件材料：
零件名稱 | 左、右閥體 | 球體、閥桿 | 密封圈 | 填料 |
Q11F-16 | HT200 | 2Cr13 | 聚四氟乙烯、增強聚四氟乙烯 | 聚四氟乙烯 |
Q11F-16C | WCB | 2Cr13 | ||
Q11F-16P | ZG1Cr18NI9Ti | 1Cr18Ni9Ti | ||
Q11F-16R | ZG1Cr18Ni12MoTi | 1Cr18Ni12Mo2Ti | ||
Q11F-16Ni | 奧氏體鑄鐵 | 不銹鋼 | ||
Q11F-16Q | QT450 | 2Cr13 |
Q11F-16/25C鑄鋼絲口球閥規格尺寸：
公稱通徑DN(mm) | 管螺紋G | 尺寸 | |||||
D1 | L | L1 | L0 | D | H | ||
15 | 1/2 | 48 | 90 | 45 | 140 | 34.6 | 76 |
20 | 3/4 | 58 | 100 | 50 | 160 | 41.6 | 81 |
25 | 1 | 66 | 115 | 58 | 180 | 53.1 | 92 |
32 | 11/4 | 80 | 130 | 64 | 200 | 63.5 | 112 |
40 | 11/2 | 92 | 150 | 75 | 250 | 69.3 | 121 |
50 | 2 | 114 | 180 | 90 | 300 | 86.5 | 137 |
65 | 21/2 | 136 | 190 | 100 | 300 | 104 | 147 |
訂貨須知：
一、①Q11F-16/25C鑄鋼絲口球閥產品名稱與型號②Q11F-16/25C鑄鋼絲口球閥
口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q11F-16/25C鑄鋼絲口球閥型號，請按Q11F-16/25C型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
