Q11F-16-25P不銹鋼一片式絲口球閥
| 產品名稱： | Q11F-16-25P不銹鋼一片式絲口球閥 |
| 產品型號： | Q11F-16-25P |
| 產品分類： | 絲口球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Q11F-16-25P不銹鋼一片式絲口球閥概述：
Q11F型一片式內螺紋球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況。
Q11F-16-25P不銹鋼一片式絲口球閥特點：
Q11F一片式不銹鋼球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，適用范圍廣。
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
Q11F-16-25P不銹鋼一片式絲口球閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
Q11F-16-25P不銹鋼一片式絲口球閥產品特征：
公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |

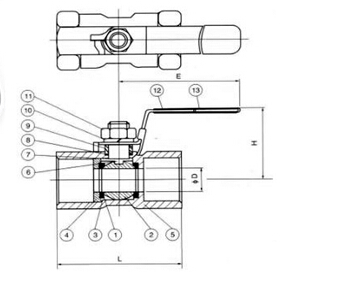

Q11F-16-25P不銹鋼一片式絲口球閥結構圖：
Q11F-16-25P不銹鋼一片式絲口球閥零件材料：
零件名稱 | 材質 |
密封圈 | 聚四氟乙烯PTFE |
球體 | 不銹鋼304、SS316 |
密封墊 | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼304、SS316 |
閥體 | 不銹鋼CF8M |
閥桿 | 不銹鋼304、SS316 |
止推墊圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不銹鋼SS304 |
Q11F-16-25P不銹鋼一片式絲口球閥外形尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |
訂貨須知：
一、①Q11F-16-25P不銹鋼一片式絲口球閥產品名稱與型號②Q11F-16-25P不銹鋼一片式絲口球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q11F-16-25P不銹鋼一片式絲口球閥型號，請按Q11F-16-25P不銹鋼一片式絲口球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
