F745X-25C鑄鋼遙控浮球閥
| 產品名稱： | F745X-25C鑄鋼遙控浮球閥 |
| 產品型號： | F745X-25C |
| 產品分類： | 其他水力控制閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
F745X-25C遙控浮球閥概述:
F745X-25C遙控浮球閥是鑄鋼隔膜式遙控浮球閥，屬于控制浮球閥。直接利用浮球導閥進行液面控制，不需要其它裝置和能源，結構簡單，維護保養簡便，控制不受水壓影響，液面控制準確度高，密封可靠。常用于安裝在水塔、水池的進口端管路上，完成保持水塔、水池液面的規定高度的功能。F745X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。
F745X-25C遙控浮球閥主要技術參數:
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 最低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | |||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
F745X-25C遙控浮球閥主要零件材料:
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金/2Cr13 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夾織物丁腈橡膠 |
調節閥 球閥 | 銅合金 |

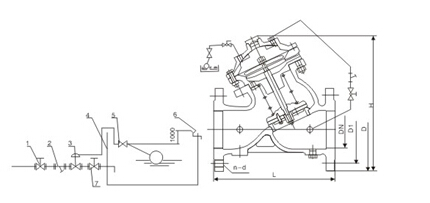

F745X-25C遙控浮球閥結構圖：
F745X-25C遙控浮球閥主要外形連接尺寸:
F745X-25C遙控浮球閥安裝示意圖:
1、彈性座封閘閥
2、過濾器
3、遙控浮球閥
4、水池
5、浮球導閥
6、溢水管
7、彈性座封閘閥
F745X-25C遙控浮球閥安裝調試:
A、安裝要求：
1、在安裝遙控浮球閥前，應將管道沖洗干凈，可視水質情況一年保養一至二次。 2、本閥優先考慮水平安裝。 3、本閥前應裝截止閥或閘閥以便于維修。 4、本閥主閥和浮球閥即整體安裝亦可遙控安裝，水管要求固定，勿受振動。5安裝圖如下：
B調試：安裝于水系統后進行調試，開啟截止閥，開啟主閥針閥2圈到4圈，球閥全開，使閥體及上水腔充滿介質后，關閉球閥，調試其密性能，然后球閥打開，依據浮球液面的升降，調節本閥的工作性能。
F745X-25C遙控浮球閥的拆卸：
(1)取下外部配管及控制閥；(2)按對角線對稱松開螺母，擰入頂絲，卸下閥蓋，取出彈簧；(3)擰下閥桿止退螺母，取下膜片壓板及膜片；(4)取出閥瓣，膠墊壓板和大“O”型膠圈；(5)逆時針松開閥座，取出石棉墊圈。
故障現象 | 故障原因 | 排除方法 |
水池溢水 | A.導閥橡膠墊片損壞 B.浮球焊縫漏水 C.連桿活塞被導物卡住 | A.更換墊片 B.更換浮球 C.清除異物 |
水位過低 | A.導閥體內有雜物 B.連桿活塞被異物卡住 | A.清除雜物 B.調整過來 |
有異常聲音 | A.主閥體內有雜物 B.關閉速度不合理 | A.清除雜質 B.調節針閥開啟度 |
訂貨須知：
一、①F745X-25C遙控浮球閥產品名稱與型號②F745X-25C遙控浮球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定F745X-25C遙控浮球閥型號，請按F745X-25C遙控浮球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
