AX742X-10/16Q安全泄壓/持壓閥
| 產品名稱： | AX742X-10/16Q安全泄壓/持壓閥 |
| 產品型號： | AX742X-10/16Q |
| 產品分類： | 其他水力控制閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
AX742X-10/16Q安全泄壓/持壓閥概述：
AX742X安全泄壓持壓閥也叫隔膜式安全泄壓持壓閥，AX742X安全泄壓持壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，AX742X安全泄壓/持壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。AX742X安全泄壓安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

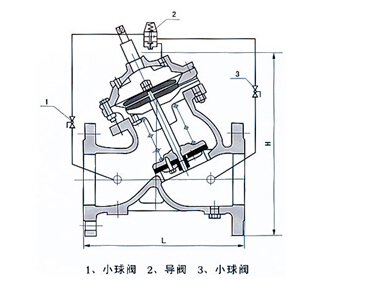

AX742X-10/16Q安全泄壓/持壓閥結構圖：
AX742X-10/16Q安全泄壓/持壓閥工作原理：
當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
AX742X-10/16Q安全泄壓/持壓閥工作特點：
1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
AX742X-10/16Q安全泄壓/持壓閥結構特點：
本產品由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
AX742X-10/16Q安全泄壓/持壓閥功能與用途：
本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
AX742X-10/16Q安全泄壓/持壓閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保
AX742X-10/16Q安全泄壓/持壓閥主要技術參數：
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0-1.6 | ||
2.5 | 3.75 | 2.75 | 0-2.5 |
AX742X-10/16Q安全泄壓/持壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 | QT450 |
閥座 閥盤 | 銅合金/2Cr13 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夾織物丁腈橡膠 |
調節閥 球閥 | 銅合金 |
過濾器 | 不銹鋼 |
AX742X-10/16Q安全泄壓/持壓閥連接尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1200 |
H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1037 | 1264 | 1294 | 1324 | 1600 |

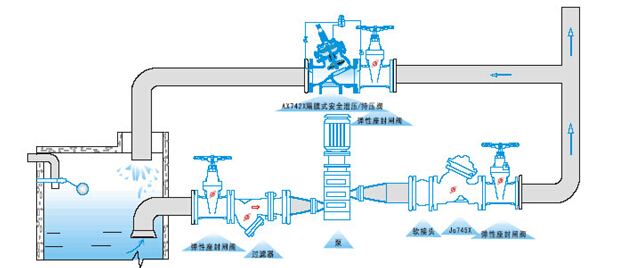

AX742X-10/16Q安全泄壓/持壓閥安裝示意圖：
訂貨須知：
一、①AX742X-10/16Q安全泄壓/持壓閥產品名稱與型號②AX742X-10/16Q安全泄壓/持壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定AX742X-10/16Q安全泄壓/持壓閥型號，請按AX742X-10/16Q安全泄壓/持壓閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
