PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥
| 產品名稱： | PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥 |
| 產品型號： | PQ340H/Y-10/16/25C |
| 產品分類： | 雙偏心半球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥概述 ：
是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥產品特點：
作為被廣泛采用的一種新型閥門，它具有以下優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度，在進、出口處應全部呈現球面，從而截斷流動。
PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥執行標準：
設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115(鋼制)
結構長度：GB12221－89
PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要零件材料：
名稱 | 材質 |
閥體 | WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
閥軸 | 2Cr13、1Cr13 |
閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
軸承 | 鋁青銅、FZ－1復合材料 |
填料 | 聚四氟乙烯、柔性石墨 |
PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 主要尺寸 | ||||||
L | D | D1 | D2 | b | f | Z-φd | ||
0.6 | 40 | 125 | 130 | 100 | 80 | 16 | 3 | 4-14 |
50 | 140 | 140 | 110 | 90 | 16 | 3 | 4-14 | |
65 | 190 | 160 | 130 | 110 | 16 | 3 | 4-14 | |
80 | 178 | 190/185 | 150 | 125 | 18 | 3 | 4-18 | |
100 | 200 | 210/205 | 170 | 145 | 18 | 3 | 4-18 | |
125 | 254 | 240/235 | 200 | 175 | 20 | 3 | 8-18 | |
150 | 267 | 265/260 | 225 | 200 | 20 | 3 | 8-18 | |
200 | 292 | 320/315 | 280 | 255 | 22 | 3 | 8-18 | |
250 | 330 | 375/370 | 335 | 310 | 24 | 3 | 12-18 | |
300 | 390 | 440/435 | 395 | 362 | 24 | 4 | 12-23 | |
350 | 430 | 490/485 | 445 | 412 | 26 | 4 | 12-23 | |
400 | 530 | 540/535 | 495 | 465 | 28 | 4 | 16-23 | |
450 | 580 | 595/590 | 550 | 518 | 28 | 4 | 16-23 | |
500 | 630 | 645/640 | 600 | 568 | 30 | 4 | 16-23 | |
600 | 800 | 755 | 705 | 670 | 30 | 5 | 20-26/25 | |
1.0 | 40 | 125 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 3 | 4-18 | |
80 | 178 | 195 | 160 | 135 | 20 | 3 | 4-18 | |
100 | 200 | 215 | 180 | 155 | 20 | 3 | 8-18 | |
125 | 254 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
150 | 267 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 292 | 335 | 295 | 265 | 24 | 3 | 8-23 | |
250 | 330 | 390 | 350 | 320 | 26 | 3 | 12-23 | |
300 | 390 | 440 | 400 | 368 | 26 | 4 | 12-23 | |
350 | 430 | 500 | 460 | 428 | 28 | 4 | 16-23 | |
400 | 530 | 565 | 515 | 482 | 28 | 4 | 16-25 | |
450 | 580 | 615 | 565 | 532 | 30 | 4 | 20-25 | |
500 | 630 | 670 | 620 | 585 | 30 | 4 | 20-25 | |
600 | 800 | 480 | 725 | 685 | 34 | 5 | 20-30 | |
700 | 900 | 895 | 840 | 800 | 38 | 5 | 24-30 | |
800 | 1000 | 1010 | 950 | 905 | 42 | 5 | 24-34 | |

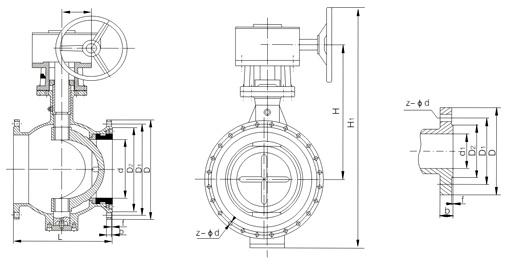

PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥主要結構圖：
訂貨須知：
一、①PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥產品名稱與型號②PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥型號，請按PQ340H/Y-10/16/25C鑄鋼蝸輪硬密封偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
