PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥
| 產品名稱： | PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥 |
| 產品型號： | PQ340F-10/16/25P |
| 產品分類： | 雙偏心半球閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥產品概述：
不銹鋼偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，其與管道的連接形式為法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用，該閥閥體及零部件采用不銹鋼材質，特別適合酸堿腐蝕類介質的輸送。本產品密封嚴禁，輸送有害氣體可達零泄露。
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要零部件材料表：
序號 | 零件名稱 | 材料名稱 | |
1 | 閥體/閥蓋 | 304 | 316 |
2 | 球體 | 304表面特殊處理 | 316表面特殊處理 |
3 | 閥桿 | 304 | 316 |
4 | 閥座 | 304 | 316 |
5 | 填料 | 柔性石墨 | 柔性石墨 |
6 | 螺栓 | 0Cr18Ni9 | 0Cr18Ni9 |
7 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 |
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要性能規范表：
公稱壓力PN(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
常溫最大工作壓力(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
殼體強度試驗壓力(Mpa) | 1.0 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 |
氣密封試驗壓力(Mpa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
高壓密封試驗壓力(Mpa) | 0.7 | 1.1 | 1.76 | 2.75 | 4.4 | 7.1 |
滲漏率 | ＜0.1×DNmm3/s (符合GB/T13927-2008標準) | |||||
適用溫度(℃) | 軟密封：-46℃~280℃；硬密封：-46℃~545℃ | |||||
適用介質 | 天然氣、水蒸氣、油品類、酸堿類、煤粉煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。 | |||||
傳動形式 | 蝸輪傳動 | |||||
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要外形尺寸表：
公稱壓力 | 公稱通徑 DN(mm) | 主要尺寸 | ||||||
L | D | D1 | D2 | b | f | Z-φd | ||
0.6-1.6 | - | 參考偏心半球閥尺寸表或咨詢我廠銷售人員 | ||||||
2.5 | 40 | 125 | 145 | 110 | 85 | 18 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 178 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 200 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 254 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 267 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 292 | 360 | 310 | 278 | 34 | 3 | 12-25 | |
250 | 330 | 425 | 370 | 332 | 36 | 3 | 12-30 | |
300 | 390 | 485 | 430 | 390 | 40 | 4 | 16-30 | |
350 | 430 | 550 | 490 | 448 | 44 | 4 | 16-34 | |
400 | 530 | 610 | 550 | 505 | 48 | 4 | 16-34 | |
450 | 660 | 600 | 555 | - | 20-34 | - | - | |
500 | 630 | 730 | 660 | 610 | 52 | 4 | 20-41 | |
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-41 | |
700 | 900 | 955 | 875 | 815 | 60 | 5 | 24-48 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24-48 | |
4.0 | 40 | 125 | 145 | 110 | 85 | 18 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 178 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 200 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 254 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 267 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 292 | 375 | 320 | 282 | 38 | 3 | 12-30 | |
250 | 330 | 445 | 385 | 345 | 42 | 3 | 12-34 | |
300 | 390 | 510 | 450 | 408 | 46 | 4 | 16-34 | |
350 | 430 | 570 | 510 | 465 | 52 | 4 | 16-34 | |
400 | 530 | 655 | 585 | 535 | 58 | 4 | 16-41 | |
450 | 580 | 680 | 610 | 560 | 60 | 4 | 20-41 | |
500 | 630 | 755 | 670 | 612 | 62 | 4 | 20-48 | |
600 | 800 | 890 | 795 | 730 | 62 | 5 | 20-54 | |
700 | 900 | 995 | 900 | 835 | 68 | 5 | 24-54 | |
800 | 1000 | 1135 | 1030 | 960 | 76 | 5 | 24-58 | |

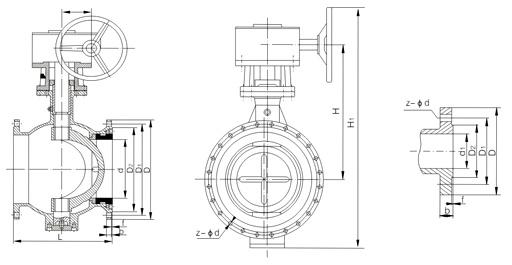

PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要結構圖：
訂貨須知：
一、①PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥產品名稱與型號②PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥型號，請按PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
