Z41X-10/16/25Q軟密封明桿閘閥
| 產品名稱： | Z41X-10/16/25Q軟密封明桿閘閥 |
| 產品型號： | Z41X-10/16/25Q |
| 產品分類： | 彈性座封閘閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
Z41X-10/16/25Q軟密封明桿閘閥產品詳情：
Z41X軟密封明桿閘閥采用最優質的球墨鑄鐵鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。

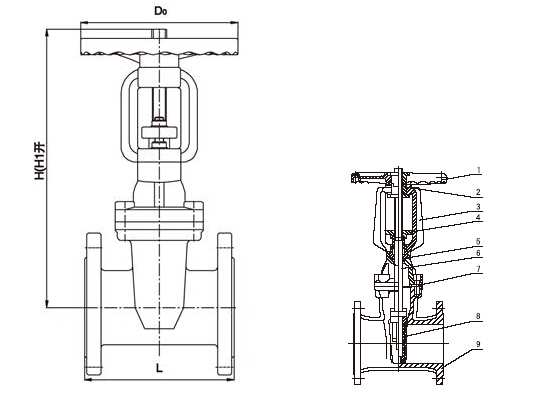

Z41X-10/16/25Q軟密封明桿閘閥結構圖：
Z41X-10/16/25Q軟密封明桿閘閥主要特點：
軟密封明桿閘閥，除具有軟密封閘閥的優點之外,還可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.
Z41X-10/16/25Q軟密封明桿閘閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保
Z41X-10/16/25Q軟密封明桿閘閥主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
Z41X-10/16/25Q軟密封明桿閘閥主要零件材料：
序 號 | 名 稱 | 材 料 |
1 | 手 輪 | 球墨鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支 架 | 球墨鑄鐵 |
4 | 壓 蓋 | 球墨鑄鐵 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥 桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘 板 | 球墨鑄鐵＋三元乙丙或丁腈橡膠 |
9 | 閥 體 | 球墨鑄鐵 |
Z41X-10/16/25Q軟密封明桿閘閥外形尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
Hmin（全開） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
Hmax(全開) | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
訂貨須知：
一、①Z41X-10/16/25Q軟密封明桿閘閥產品名稱與型號②Z41X-10/16/25Q軟密封明桿閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41X-10/16/25Q軟密封明桿閘閥型號，請按Z41X-10/16/25Q軟密封明桿閘閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
