H14X-10/16鑄鐵絲口臥式止回閥
| 產品名稱： | H14X-10/16鑄鐵絲口臥式止回閥 |
| 產品型號： | H14X-10/16 |
| 產品分類： | 絲口止回閥 |
| 咨詢電話： | 13120937397 |
| 報價 QQ： | 408823840 |
H14X-10/16鑄鐵絲口臥式止回閥概述
H14X絲扣止回閥又稱內螺紋止回閥，內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。

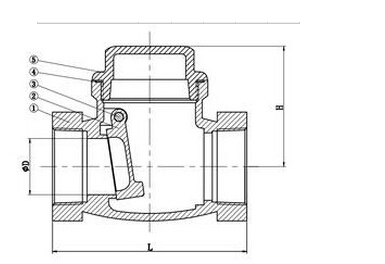

H14X-10/16鑄鐵絲口臥式止回閥結構圖：
H14X-10/16鑄鐵絲口臥式止回閥主要零件材料：
序號 | 零件名稱 | 材質 |
1 | 閥體 | 鑄鐵 |
2 | 閥蓋 | 鑄鐵 |
3 | 搖桿插銷 | 不銹鋼 |
4 | 閥瓣 | 鑄鐵 |
5 | 螺塞 | 不銹鋼 |
6 | 螺塞墊片 | PTFE |
H14X-10/16鑄鐵絲口臥式止回閥主要技術參數
1.公稱通經：DN15-DN100
2.公稱壓力:1.0MPa-2.5MPa
3.適用溫度范圍:-20~350℃
4.材質：鑄鐵
5.適用介質:水、油、氣。
稱壓力 | 試驗壓力（MPa） | 適用介質 | |||||
強度試驗 | 密封試驗 | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | |||
1.6 | 2.4 | 1.8 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 | |
2.5 | 3.8 | 2.8 | |||||
H14X-10/16鑄鐵絲口臥式止回閥主要連接尺寸及重量：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 |
公稱通徑 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |
訂貨須知：
一、①H14X-10/16鑄鐵絲口臥式止回閥產品名稱與型號②H14X-10/16鑄鐵絲口臥式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H14X-10/16鑄鐵絲口臥式止回閥型號，請按H14X-10/16鑄鐵絲口臥式止回閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
